2019年6月18日，Facebook發布了Libra白皮書及源碼，引起了業界的廣泛關注與討論。

這里我們通過分析Libra的源碼，探索Libra的各個組件，來了解一下Libra的整體設計與實現。

Libra核心組件

在進入主題之前，我們先對Libra有一個整體的認識：

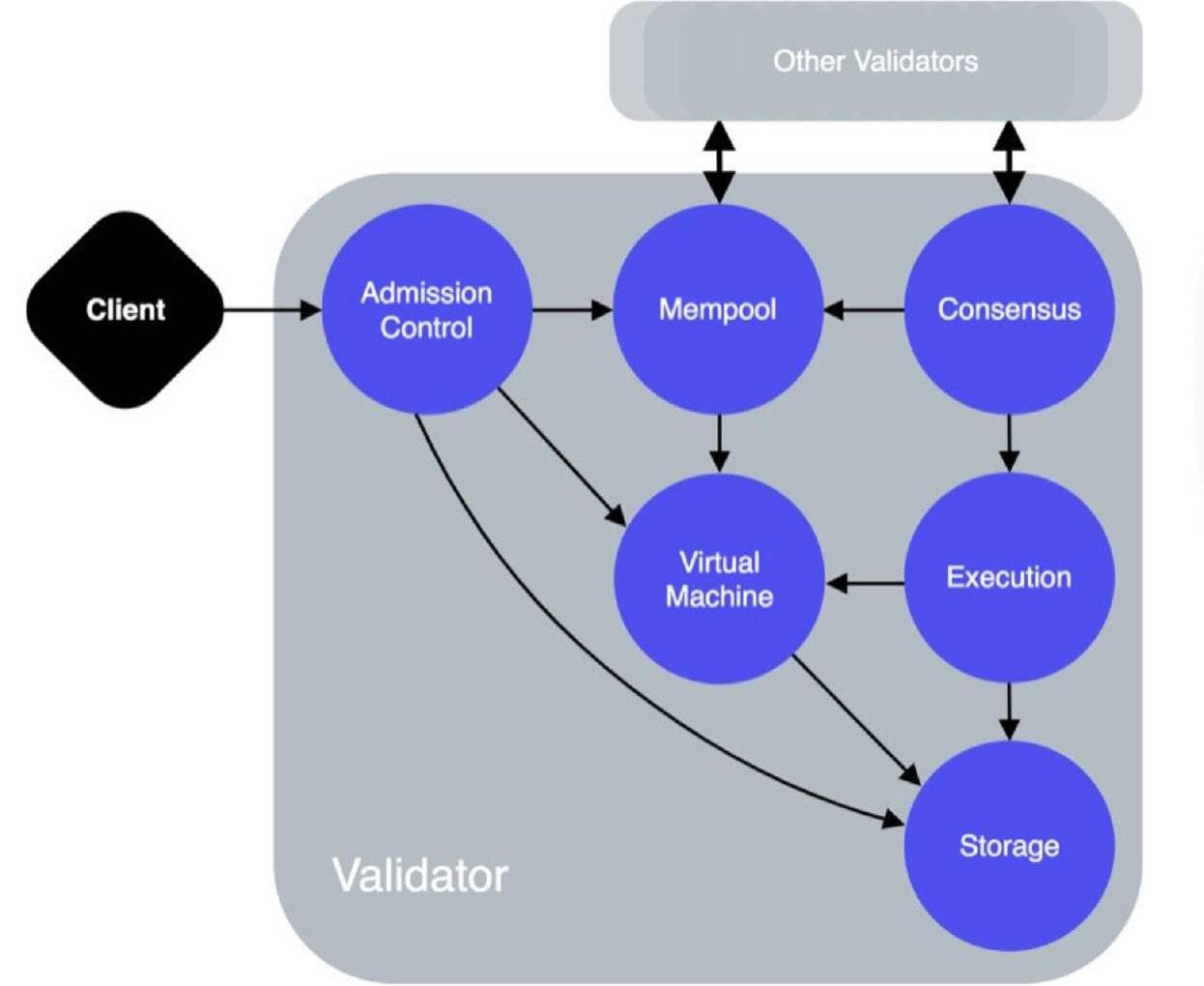

看過Libra技術白皮書的朋友，應該都記得這張圖，下面簡單介紹一下這些核心的組件：

?a.AdmissionControl服務：簡稱AC，翻譯過來叫準入控制，可以理解為Libra的網關，將跟用戶打交道的接口暴露給用戶，例如提交Transaction、獲取用戶狀態等等

?b.Mempool服務：存儲未上鏈交易

?c.Consensus組件：LibraBFT共識組件

?d.VirtualMachine組件：簡稱VM，運行Move合約的虛擬機

?e.Execution組件：VM的入口，已換成Executor組件

?f.Storage服務：存儲所有鏈上數據

?g.Network組件：上圖中隱含了一個Network組件，不論是Node啟動還是跟其他節點通信，都需要Network組件。在第一條主線中，我們重點介紹Network組件。

Wealth at Work 任命Jerome Gudgeon為首席信息技術官:金色財經報道，金融福利和退休專家公司已經任命Jerome Gudgeon為其新的首席信息技術官。由于對其數字服務的空前需求，WEALTH at work 希望進一步創新，以確保客戶能夠從領先的技術中受益。Jerome 曾在包括 TD Direct Investing、American Express、Fidelity Investments 和最近的 Global Processing Services 在內的許多全球企業擔任高級職務。Jerome Gudgeon表示，我很高興能加入團隊，在現有服務的基礎上為客戶推出新的最先進的數字體驗。（finextra）[2022/3/4 13:36:12]

注意，上面介紹各個核心組件的時候，我們區分了組件和服務，兩者的區別是：組件沒有額外監聽端口，與node共用同一個端口，而服務會單獨監聽一個端口，通常是GRPC服務。

Libra設計與實現

Libra涉及的東西比較多，我們從三條線介紹Libra的設計與實現：

通過分析Node啟動并加入到Libra網絡的過程，介紹Network組件的設計與實現；

圍繞Transaction的生命周期，分析其接收交易、打包區塊、運行上鏈的過程，介紹Libra的Mempool、Executor以及Storage、VM等核心組件；

聲音 | 河南日報評論員：加快區塊鏈等技術在相關領域的滲透:河南日報發布評論員文章《“踢”好互聯網經濟下半場》。文章稱，要擁抱實體經濟，推動供給側數字化革命；服務國家戰略，提前布局深耕厚植；細分行業領域，建設差異化服務平臺。綱舉目張，緊跟國家戰略部署，加快云計算、大數據、區塊鏈、人工智能等技術在相關領域的滲透，互聯網經濟就能事半功倍、舉一反三。[2019/11/15]

圍繞LibraBFT，介紹Consensus組件以及區塊達成共識的過程

如果想了解或者使用Libra，我們需要先啟動一個節點，并將它加入到網絡中。接下來，我們看看第一條主線，了解一下Node的啟動以及Network的設計與實現。

Node啟動流程

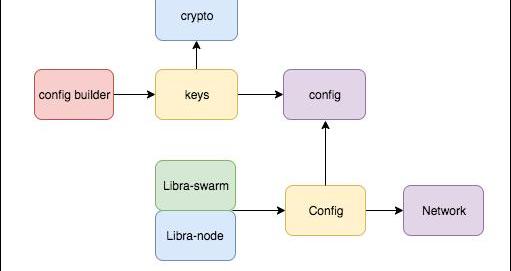

我們先看一下Node大概的啟動流程，主要包含兩部分：

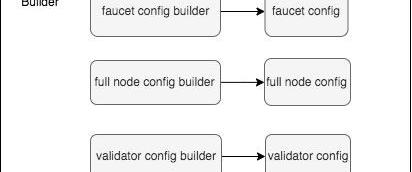

生成configLibra的Config的模塊中，能構建3種類型的配置文件，分別是validator、faucet、fullnode的配置文件。其中faucet配置是水龍頭服務相關的一些配置，通常只有測試網絡中第一個validator節點才需要。

啟動node

動態 | 國家郵政局局長：重點推動大數據、區塊鏈等技術和郵政業深度融合:國家郵政局局長馬軍勝今日在2019年世界郵政日表示，針對我國郵政業的發展不足，在“智慧郵政”方面，要聚焦提質效育動能，進一步增強郵政業的發展后勁。加快推進“兩進一出”工程，推動“快遞進廠”、“快遞進村”、“快遞出海”；大力實施“科技興郵”戰略，加快落實“郵政業大數據發展”行動計劃，重點推動云計算、大數據、物聯網、區塊鏈、人工智能和郵政業深度融合，提高全要素生產率和運行效率，加快“智慧郵政”建設等。（新京報）[2019/10/9]

上圖中Libra-node用于啟動單節點，Libra-swarm用于批量啟動多節點。接下來，我們分別看一下這兩步的一些實現細節，以及之前的準備工作。

準備工作

在一切繼續之前，我們先準備需要依賴的環境

?1).獲取Libra代碼

?gitclone?https://github.com/libra/libra.git

?2).編譯和運行環境

?a.建議使用Libra自帶的腳本script/dev_setup.sh安裝環境依賴

?b.或者自己手動安裝rust、cargo、git、pb、go、CMake等工具

?

生成config

聲音 | 工信部：將探索區塊鏈等技術以提升安全防護水平:為貫徹落實《國務院關于深化“互聯網+先進制造業”發展工業互聯網的指導意見》，工業和信息化部起草了《關于加強工業互聯網安全工作的指導意見（征求意見稿）》，到2020年底將初步建立工業互聯網安全保障體系。此外，還有7個主要任務，其中包括推動工業互聯網安全科技創新與產業發展，探索利用大數據、區塊鏈等新技術提升安全防護水平。[2019/4/16]

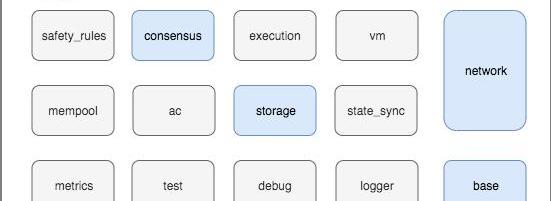

?從前面的Node啟動流程我們了解到，啟動node首先需要生成配置。Libra包含的配置文件比較多，我們來整體看一下配置文件：

不過沒有特殊需求的話，需要我們特別注意和關注的配置其實也不算多，主要有：

?a.Node的角色分為Validator和FullNode

?b.生成3個秘鑰，2個ed25519算法生成，分別用于打包block簽名、網絡的消息簽名，Libra提供了一個generate_keypair工具生成ed25519秘鑰(cargorun-pgenerate_keypair–-omint.key)，1個是x25519算法生成，用于標識節點身份

?c.數據存儲路徑，默認會生成臨時路徑

現場 | 丁來濱：區塊鏈技術構建的媒體可以解決在新聞版權確權等方面的問題:金色財經現場報道，1月9日，2019首屆海南GFIS國際金融科技創新峰會在海南海口盛大召開，BIMG全球媒體區塊鏈聯盟秘書長丁來濱進行現場演講，他指出：據百度指數報告，區塊鏈的熱度甩人工智能幾條街，成為近五年以來最被關注的科技概念。在新興區塊鏈資本入局的過程中，包括數字資產、古典資本試驗、自媒體創業者、傳統項目轉型四大方面。用區塊鏈技術構建的媒體可以解決在新聞版權確權等方面的問題。[2019/1/9]

?d.network_peers：存放網絡中Node的公鑰等信息，主要包含網絡消息簽名的公鑰和節點身份的公鑰

?e.seed_peers：當前節點加入網絡主動去連接的node的信息

?f.consensus_peers：所有Validator節點的信息，Libra網絡是一個許可形網絡

?g.各服務的端口以及其他配置，沒有特殊要求的話，默認就好

啟動Node

連接Libra的測試網絡shscripts/cli/start_cli_testnet.sh

自建節點cargorun-plibra-node或者cargorun-plibra-swarm–-s

當前node啟動起來之后，會根據seed_peers的配置，去連接相應的node節點，加入到網絡中去，如果沒有seed_peers則會啟動一個單獨的網絡。接下來，我們深入了解一下Node的Network的一些設計與核心實現。

Network組件

1.Network核心模塊

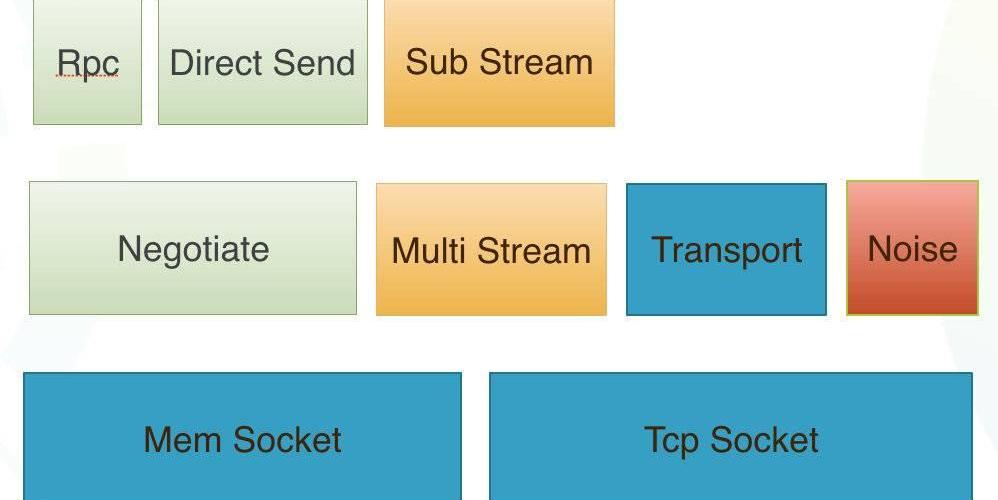

我們整體看一下Network包含哪些模塊：

上面中，從下往上看：

?a.MemSocket實現了UNIXdomainsocket的功能，一般用于測試

?b.TcpSocket網絡連接

?c.Transport可以理解為MemSocket和TcpSocket的一層抽象，封裝了socket的操作

?d.Noise是一種加密協議，前面提到的用于網絡消息簽名的ed25519私鑰，就是作用在這里

?e.Rpc是Libra自己實現的遠程過程調用協議，調用方會等待被調用方返回結果

?f.DirectSend從字面理解是直接發送，調用方發送完立即返回，不等待被調用方返回結果

?g.Negotiate可以理解為對Rpc和DirectSend的抽象

?h.MultiStream用于多路復用，使用了yamux協議。通俗的理解就是在同一個Tcp連接上，從邏輯上將每種上層協議封裝成一個單獨SubStream，以實現多個上層協議共用一個Tcp連接的情況。這一點后面我們還會提到。

以上是Libra的Network組件的一個整體實現，接下來我們介紹一下Libra的協議。

2.Libra的主要協議

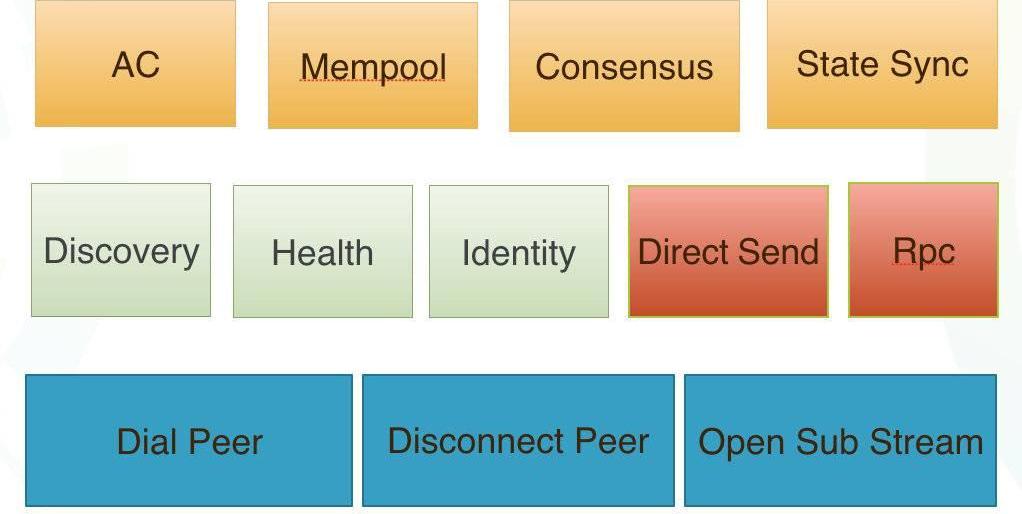

上面我們對Network組件有了一個宏觀的認識，這里我們介紹一下Libra包含的協議：

上圖中，從下往上看：

?a.PeerManager封裝了網絡連接以及多路復用的操作

?b.Identity協議：前面提到的x25519私鑰，就是Identity協議用于標識當前節點的身份，協議會根據節點的Role將Validator網絡與Fullnode網絡進行隔離

?c.Health協議：定期隨機選擇一個節點發送探活消息

?d.Discovery協議：每個round從相鄰的節點同步節點信息，以發現新節點，可以理解為gossip協議

?e.AdmissionControl協議：只有RPC的實現，Fullnode節點在收到用戶提交的Transaction之后，通過AC協議將Transaction轉發給Validator節點

?f.Mempool協議：只有DirectSend實現，用于不同的Mempool之間同步Transaction

?g.Consensus協議：包含RPC和DirectSend，用于Validator之間達成共識

?h.StateSynchronizer協議：只有DirectSend實現，不同node之間尋找Block

前面我們提到了多路復用，上面的協議都是通過MultiStream分別開了SubStream，邏輯上把消息協議區分出來。其中Identity、Health、Discovery是所有node都會包含的基本協議，而Consensus是只有Validator節點才會包含的協議。

總結

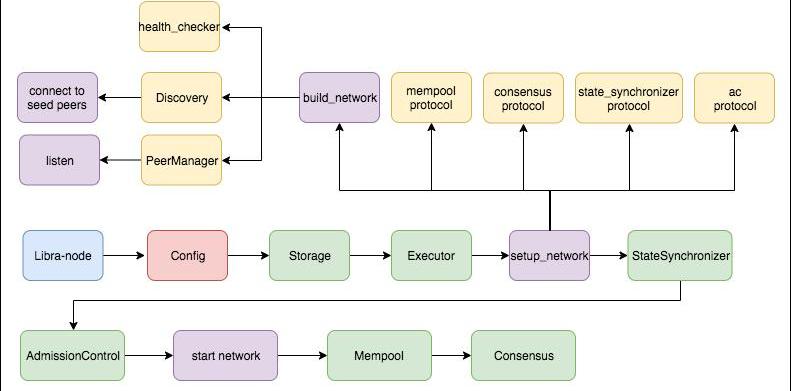

最開始我們講了Node啟動流程，講述了config配置需要注意的地方以及node啟動的方式和流程。然后我們深入到Network組件，講了Network的組成模塊以及提供的協議能力。我們以單節點為例，將整個啟動以及加入網絡的過程總結如下圖：

其中黃色部分表示在Network的端口是開啟了SubStream，添加了相應的協議和協議處理過程；綠色部分部分表示服務或者組件實例化，可以看出Storage和Executor不依賴Network；初始化Discovery協議的時候，節點會去連接seed節點，并且seed節點會驗證Identity。以上是節點啟動以及加入到網絡的大概流程。

相關鏈接

https://github.com/libra/libra

https://developers.libra.org/docs/the-libra-blockchain-paper
