realme Buds Air 5 Pro真無線耳機拆解,同軸雙單元,深海降噪2.0_BES

Author:

Time:1900/1/1 0:00:00

真我BudsAir5Pro是科技潮牌realme于5月10日“真我11系列新品發布會”上推出的一款真無線降噪耳機,作為新一代“Pro”級產品,在降噪、音質、延遲、續航時間等核心功能上進行了全面升級,并新增了3D空間音效,為用戶提供Pro級優質無線音頻體驗。

真我BudsAir5Pro真無線降噪耳機在外觀方面,沿用了家族式的獨特設計風格,配備有日出之城、星夜黑兩款時尚配色。在音頻方面,其搭載了HiFi級同軸雙單元,覆蓋20-40KHz超寬頻響范圍,并支持LDAC高清音頻格式,通過了Hi-ResAudio小金標認證,可提供錄音室級的原聲聽感。同時還支持定制化聽感補償算法,3D空間音效,帶來個性化的聆聽體驗。

在降噪方面,真我BudsAir5Pro,升級深海降噪2.0,可提供最大50dB的降噪深度和4000Hz的降噪頻寬,同時支持自適應場景降噪,可根據不同的使用場景,智能調節降噪檔位,兼顧降噪效果和降噪舒適性;升級六麥AI深度通話降噪,保障清晰流暢的通話效果。其他方面,還支持40ms低延遲游戲模式、雙設備連接、開蓋閃連,擁有單耳機使用11小時,耳機+充電盒使用40小時的超長續航。

我愛音頻網此前還拆解過realmeBudsAir3真無線耳機、realmeAir3Neo真無線耳機、realmeBudsAir2、realmeBudsAirPro真無線降噪耳機,realmeBudsQ2、realmeBudsQ、realmeBudsAirNeo、realmeBudsAir真無線藍牙耳機,realmePocket藍牙音箱,下面再來看看這款產品的詳細拆解報告吧~

一、realme真我BudsAir5Pro真無線降噪耳機開箱

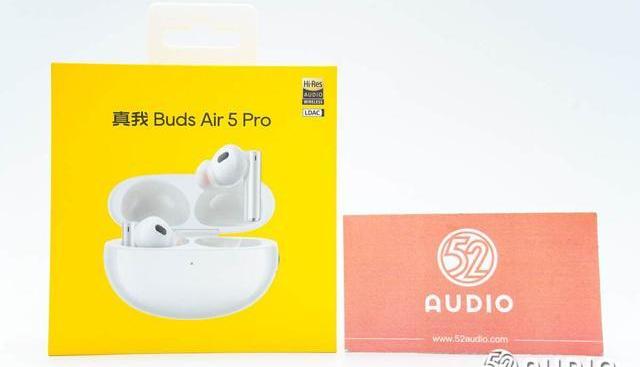

真我BudsAir5Pro真無線降噪耳機包裝盒設計簡約,采用了realme標志性的亮黃色配色,正面展示有對應產品配色的產品外觀設計,產品名稱,以及Hi-ResAUDIOWIRELESS和LDAC標志。

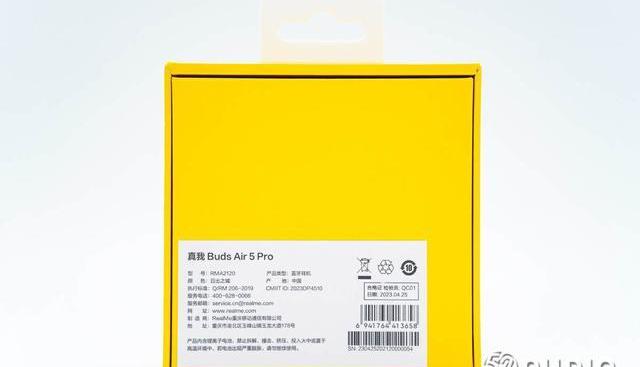

包裝盒背面標簽上信息,型號:RMA2120,產品類型:藍牙耳機,顏色:日出之城,制造商:RealMe重慶移動通信有限公司,產地:中國。

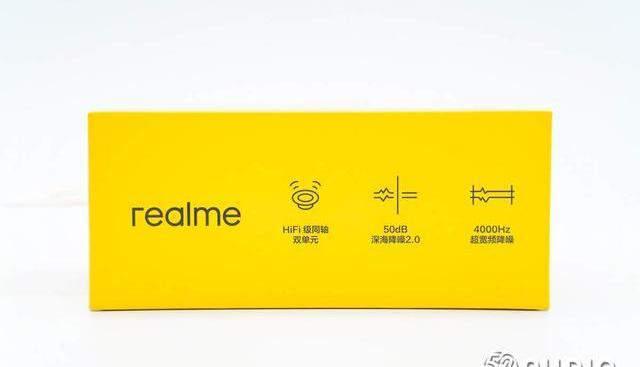

包裝盒側邊展示有產品的功能特點:HiFi級同軸雙單元、50dB深海降噪2.0、4000Hz超寬頻降噪。

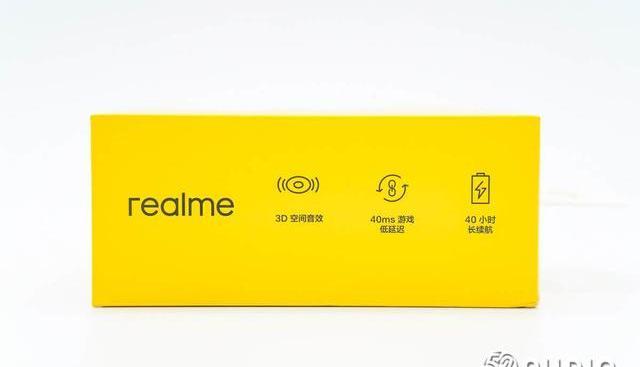

另外一側戰士的功能特點:3D空間音效、40ms游戲低延遲、40小時長續航。

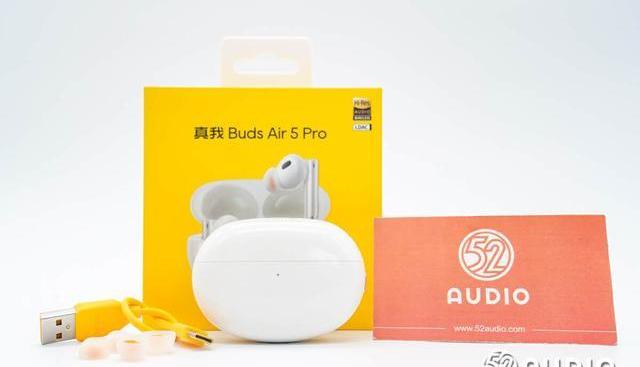

包裝盒內部物品有TWS耳機、耳塞和充電線。

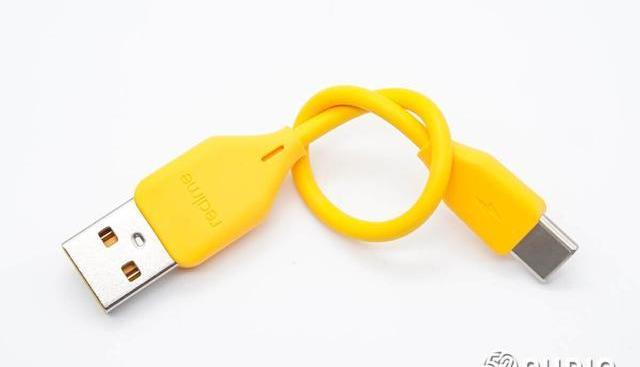

USB-AtoType-C充電線,采用了realme品牌標志性的黃色配色,兩端插頭上設計有品牌LOGO和充電標識。

USDC Treasury銷毀超1億枚USDC:金色財經報道,據Whale Alert最新數據顯示,USDC Treasury已分兩筆在以太坊區塊鏈上銷毀了超1億枚美元穩定幣USDC,第一筆50,000,080USDC(約合 50,002,580 美元),第二筆50,000,000USDC(約合 50,010,000 美元)。[2023/2/8 11:54:11]

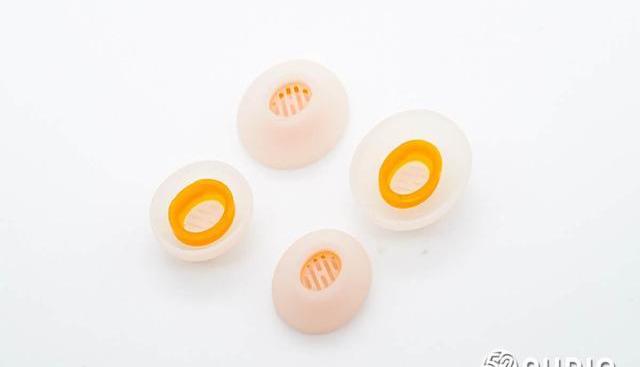

隨機標配的耳塞,總共有S/M/L三種尺寸,內部同樣采用了黃色配色,并設計有防護網,阻擋大顆粒異物。

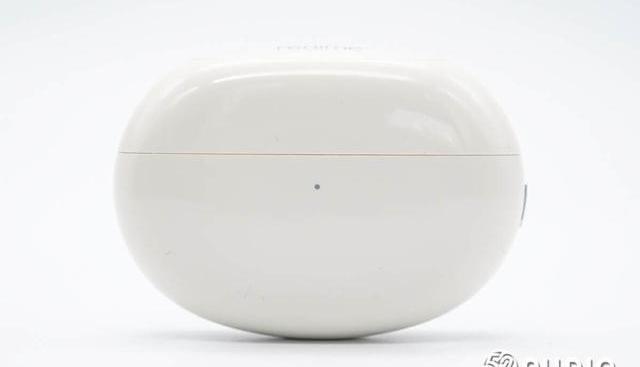

真我BudsAir5Pro充電盒采用了圓潤的橢圓形設計,烤漆工藝質感,日出之城呈現高級米灰色,觀感時尚淡雅。充電盒正面設置有一顆指示燈,用于反饋藍牙配對和充電狀態。

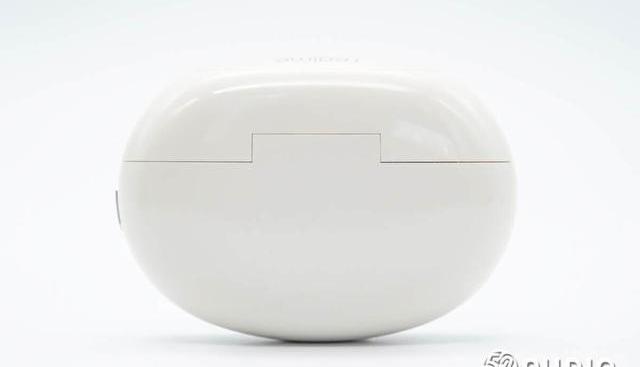

充電盒背面外觀一覽,一體式轉軸設計。

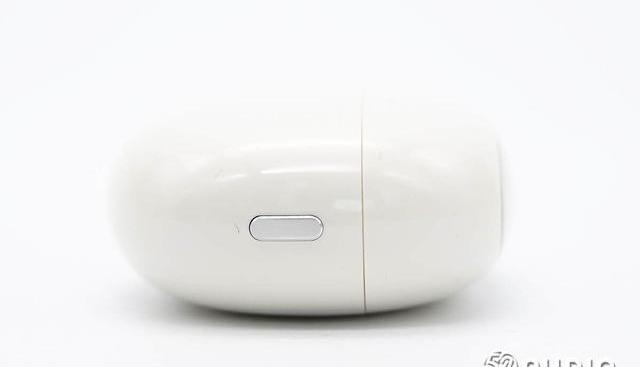

充電盒右側設置有藍牙配對功能按鍵,采用銀色配色,設計亮面倒角,更顯精致。

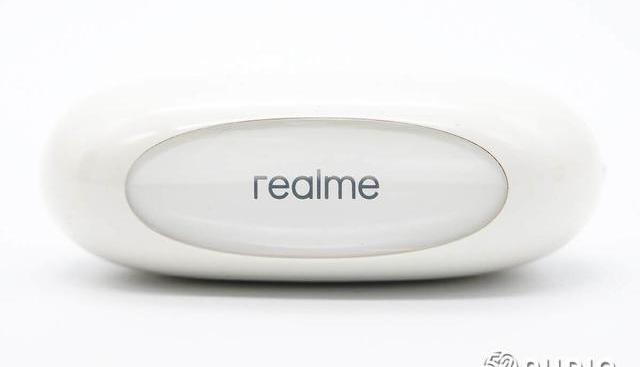

充電盒頂部設計有晶瑩剔透的橢圓形云頂以及燙銀的“realme”品牌LOGO。

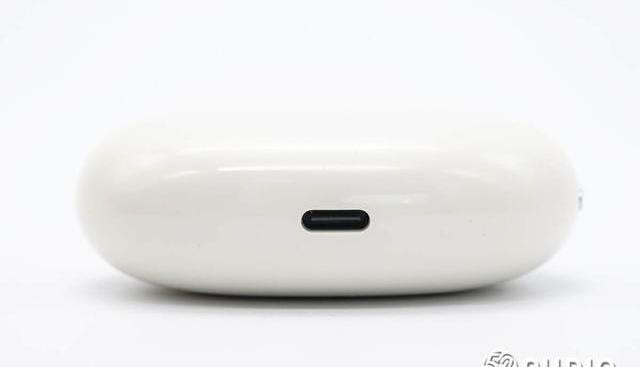

充電盒底部設計有Type-C充電接口。

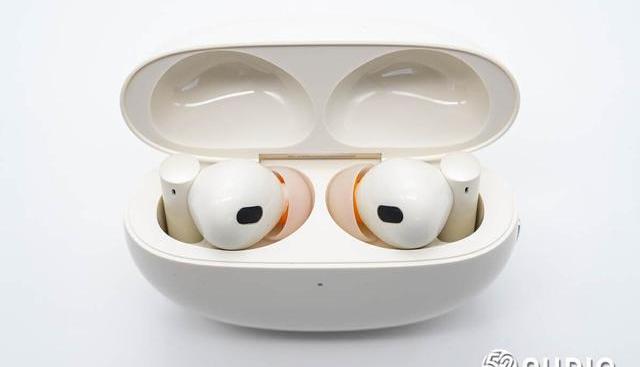

打開充電盒蓋,耳機放置狀態展示,通過磁吸固定,突出于座艙,能夠便捷取放。

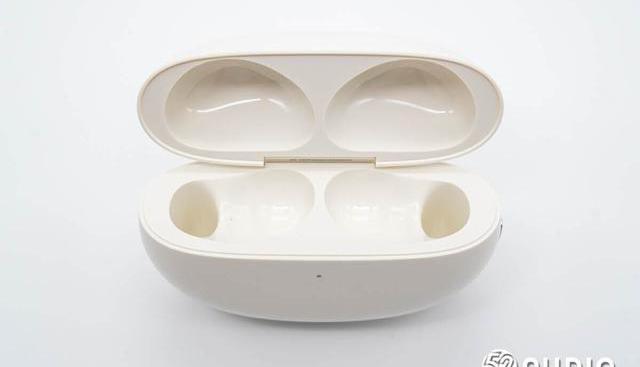

取出耳機,座艙內部結構一覽。

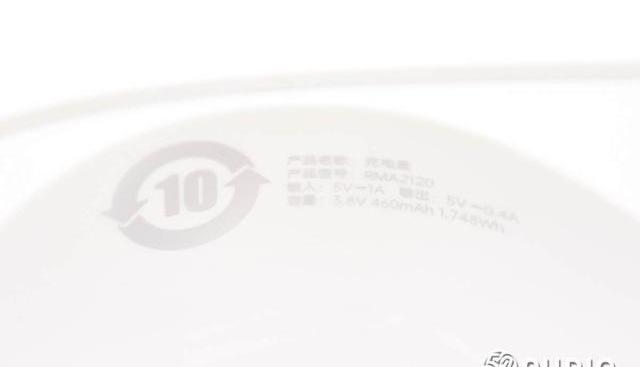

盒蓋內側印有產品參數信息,產品名稱:充電盒,產品型號:RMA2120,輸入:5V-1A,輸出:5V-0.4A,容量:3.8V460mAh1.748Wh。

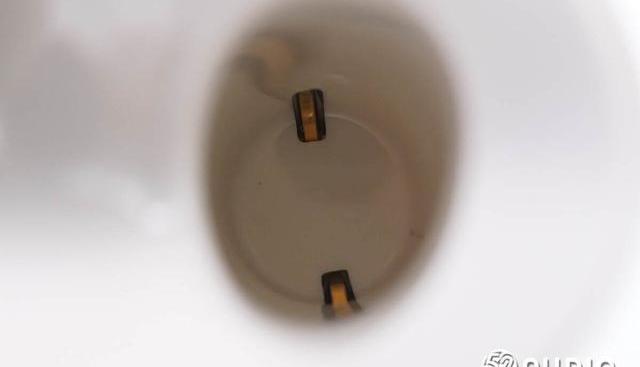

耳機柄座艙底部設置為耳機充電的金屬彈片。

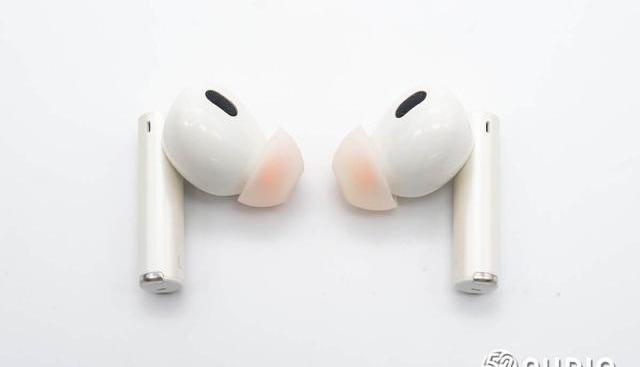

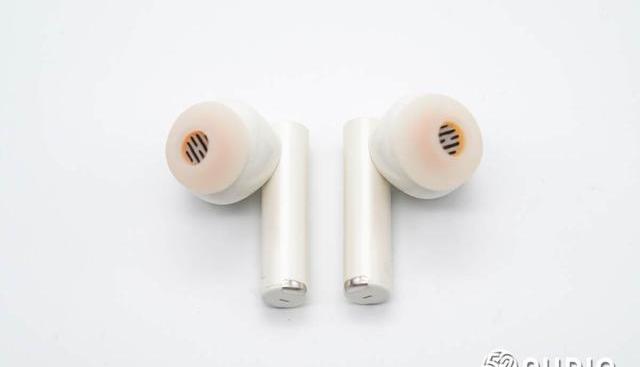

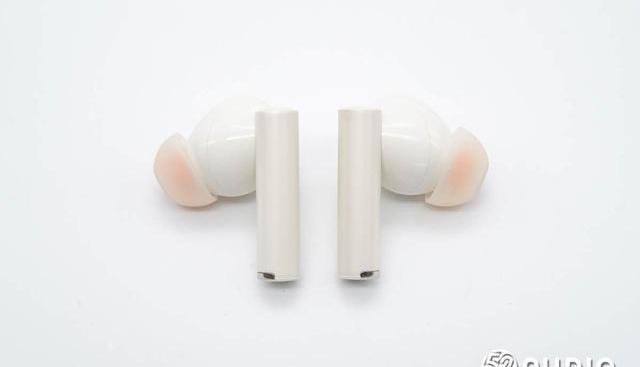

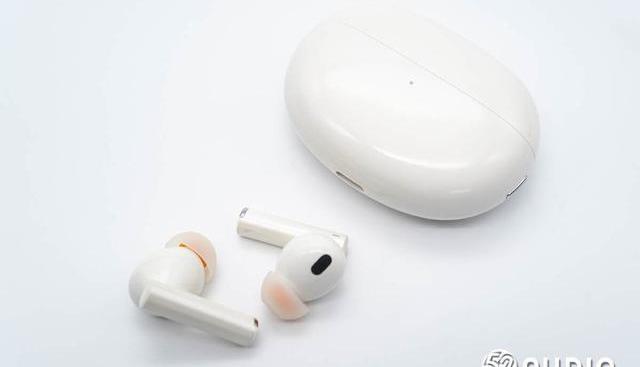

realme真我BudsAir5Pro真無線降噪耳機整體外觀一覽,耳機采用了柄狀的入耳式設計,磨砂+烤漆兩種工藝結合,擁有非常出色的質感表現。

耳機外側外觀一覽,耳機柄延續了經典圓柱形設計,細膩磨砂質感,觀感簡約時尚。耳機柄上設計有觸控區域,用于實現各項功能控制;耳機柄底部設置金屬觸點,用于為耳機充電。

Real Vision創始人:網絡效應使加密貨幣領域呈爆炸式增長:金色財經報道,前高盛高管、Real Vision創始人Raoul Pal表示,網絡效應正導致整個加密貨幣領域以驚人的速度爆發。Pal解釋道,如果考慮到網絡效應的力量,或者一個系統擁有越多的用戶和參與者,它的產品或服務就越有價值,那么對加密市場的興趣呈爆炸式增長就會變得更加清晰。Pal指出,以太坊和比特幣的價格軌跡從它們都有500萬個活躍錢包的那一刻起就幾乎相同,這表明網絡效應是價格和價值的關鍵驅動因素。[2021/5/4 21:21:38]

耳機內側外觀一覽,耳機柄側邊設置降噪麥克風拾音孔,能夠有效降低風噪影響;內側設計L/R左右標識,便于用戶快速區分。

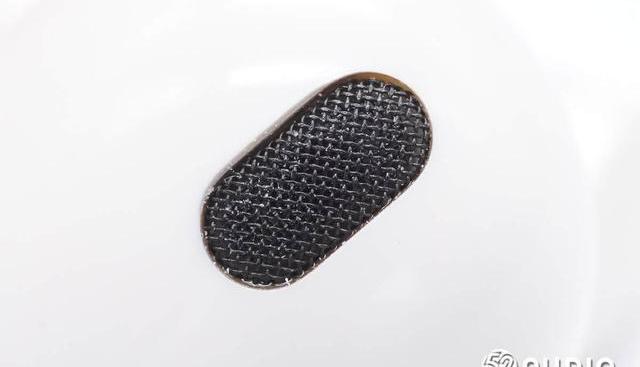

耳機內側泄壓孔特寫,用于保障腔體內部空氣流通,通過金屬網防護。

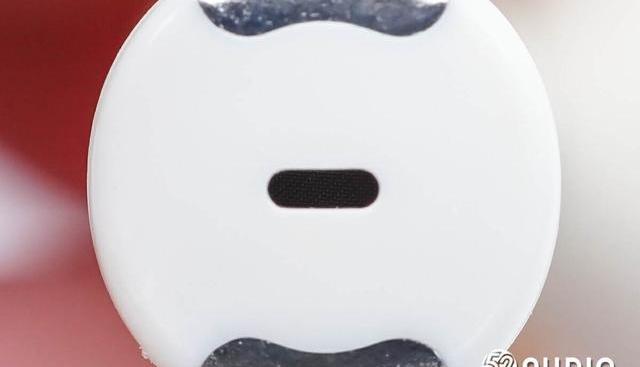

耳機柄底部的通話麥克風拾音孔特寫。

耳機另外一側外觀一覽。

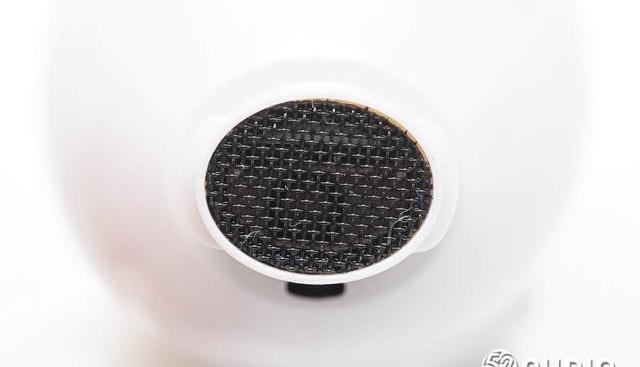

取掉耳塞,耳機橢圓形出音嘴特寫,內部還設置有后饋降噪麥克風,用于從耳道內部拾音。

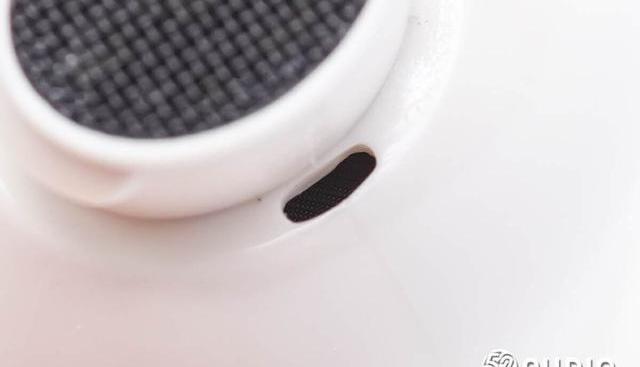

出音管底部調音孔特寫,用于使音腔內部空氣流通,提升音頻性能。

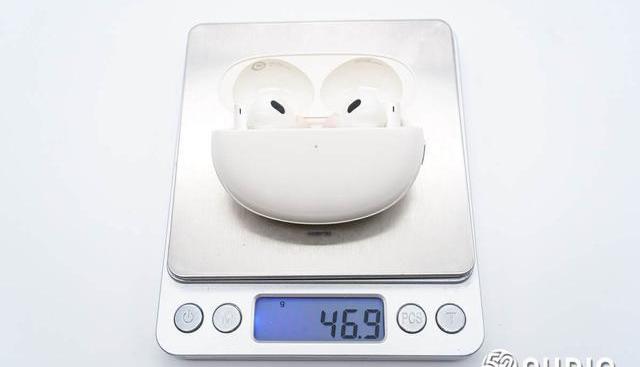

經我愛音頻網實測,realme真我BudsAir5Pro真無線降噪耳機整機重量約為46.9g,體積輕盈,外出便于攜帶。

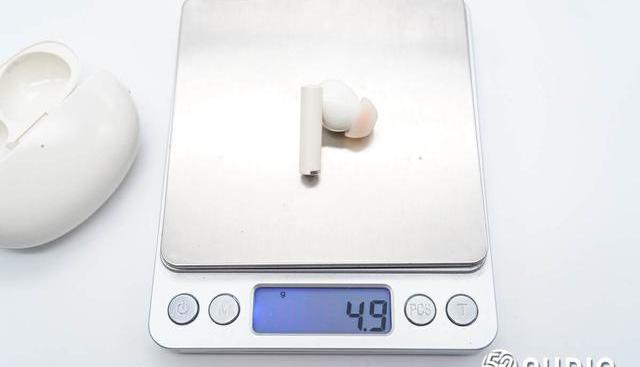

單只耳機重量約為4.9g,提供舒適輕盈的佩戴體驗。

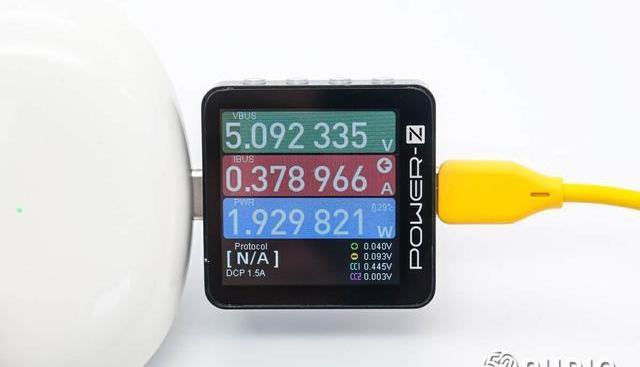

我愛音頻網采用CHARGERLABPOWER-ZKM002C對realme真我BudsAir5Pro真無線降噪耳機充電測試,輸入功率約為1.93W。

二、realme真我BudsAir5Pro真無線降噪耳機拆解

通過開箱,我們了解了realme真我BudsAir5Pro真無線降噪耳機的詳細外觀設計,下面進入拆解部分,看看內部結構配置信息~

充電盒拆解

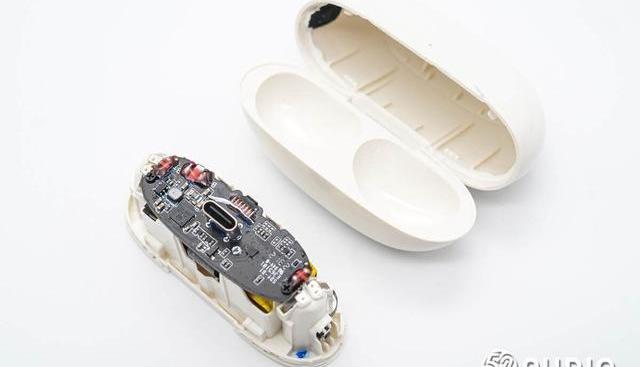

撬開卡扣式固定的充電盒外殼,取出內部座艙結構。

Pax Treasury在以太坊網絡增發近1196萬枚BUSD:金色財經報道,Whale Alert數據顯示,北京時間10月5日04:30,Pax Treasury在以太坊網絡增發11,959,244枚BUSD,增發哈希為0xb1f4420b5ffbaa8812d60732a5db57f3f0f981459ba1fea1e56bceb2f85922bc。[2020/10/5]

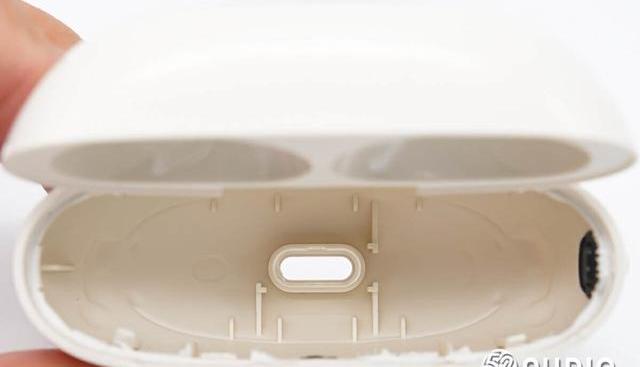

座艙內部結構一覽,設計有定位柱,保障結構的穩定固定。

座艙底部通過螺絲固定主板單元。

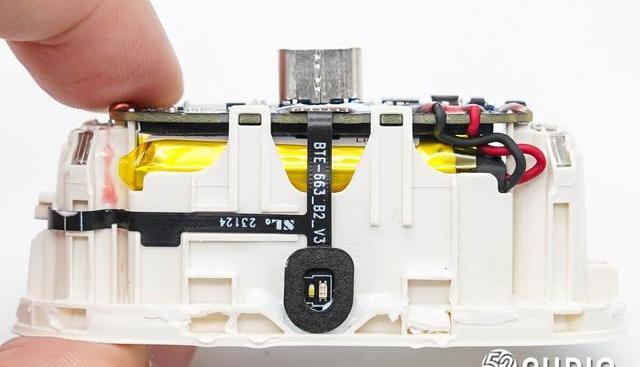

座艙正面設置有一條FPC排線,連接指示燈和功能按鍵。

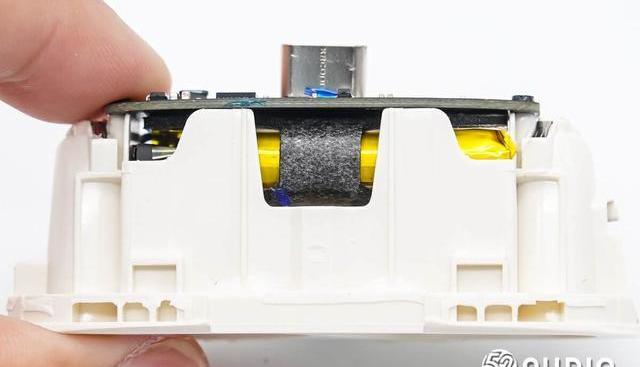

座艙背面結構一覽,電池位于腔體內部,起到很好的保護。

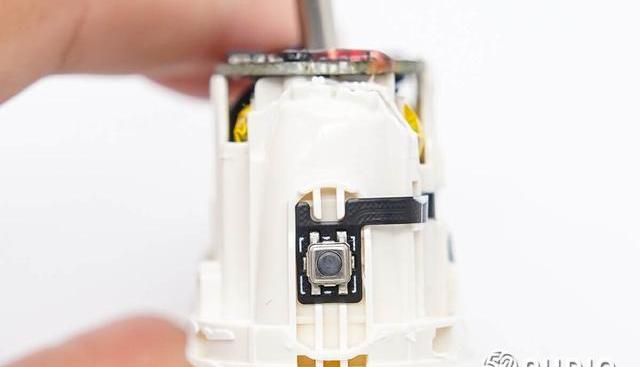

座艙側邊的功能按鍵結構一覽。

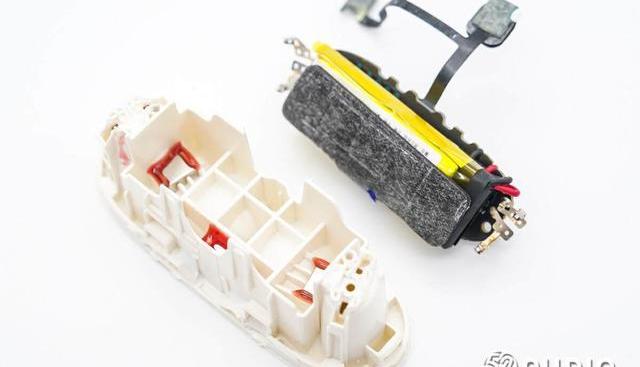

卸掉螺絲,取掉座艙上的組件。

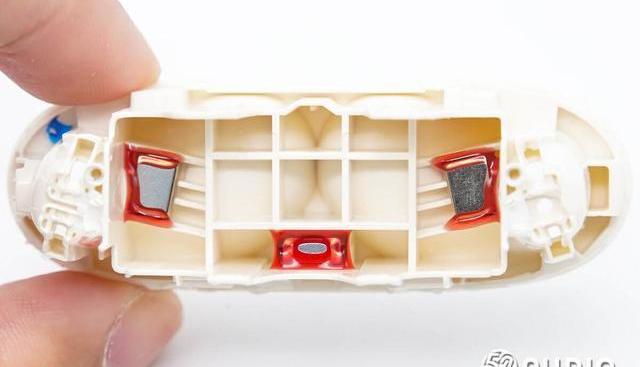

座艙底部結構一覽,設置有三顆磁鐵用于與充電盒蓋和耳機固定。

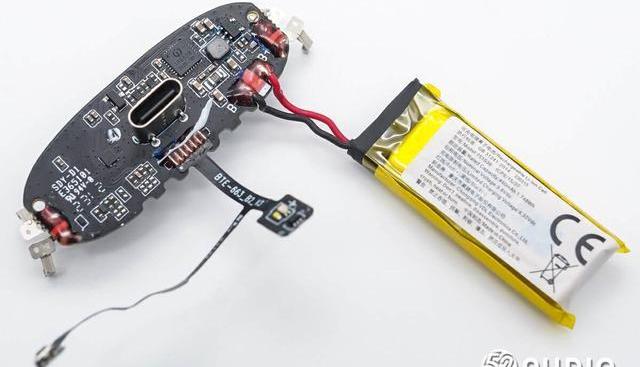

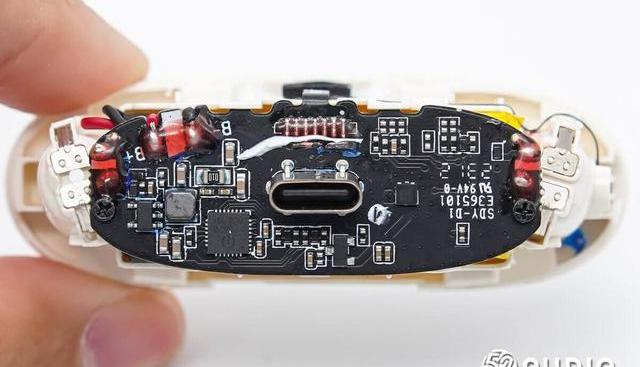

充電盒內部主要電路一覽。

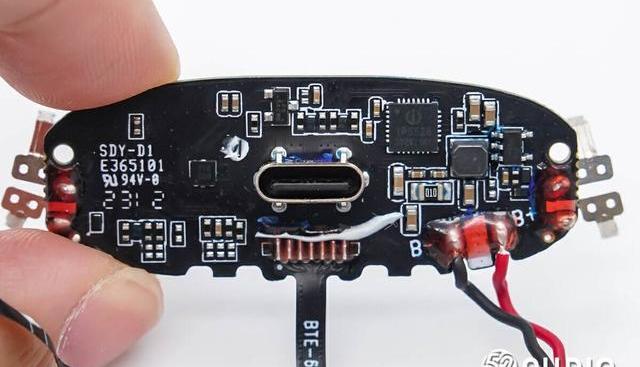

充電盒主板一側電路一覽。

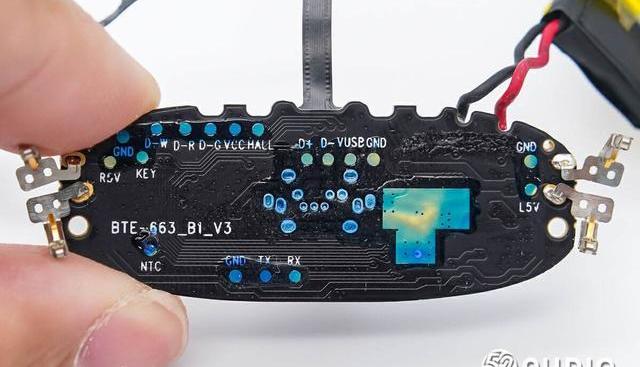

充電盒主板另外一側電路一覽。

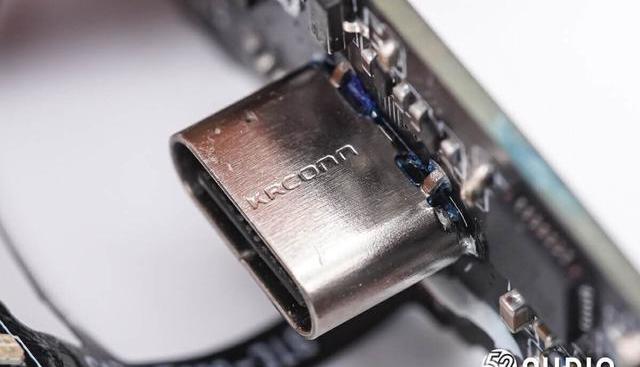

Type-C充電母座特寫,來自“KRCONN”深圳精睿興業科技有限公司。

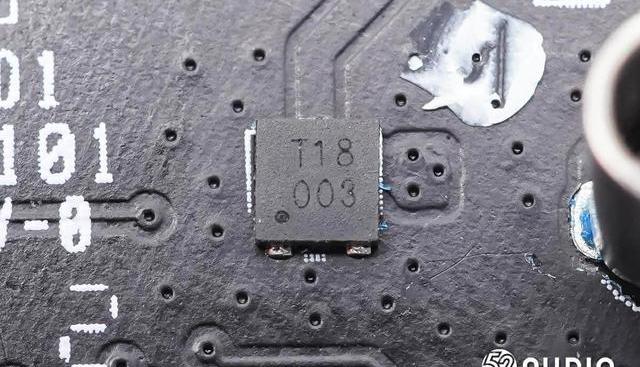

絲印T18003的TVS管,用于輸入過壓保護。

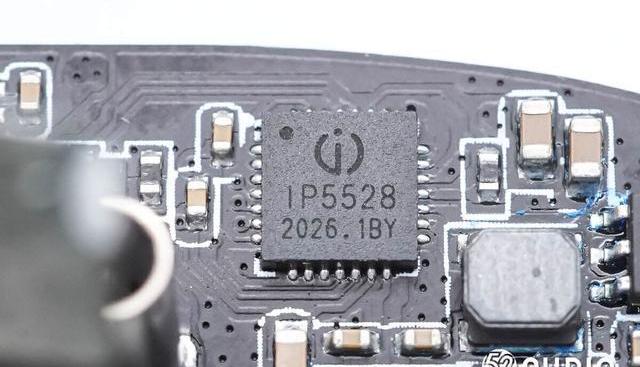

Injoinic英集芯IP5528TWS耳機充電倉管理SoC,是一款集成MCU、升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC,為TWS充電倉提供完整的解決方案。得益于IP5528的高集成度與豐富功能,在應用時僅需極少的外圍器件,有效減小整體方案的尺寸,降低BOM成本。

IP5528只需一個電感實現升降壓功能,支持低成本電感和電容。IP5528的同步升壓系統提供額定400mA輸出電流,轉換效率高至93%。輕載時,自動進入休眠狀態,靜態電流降至15μA。

USDC Treasury在以太坊鏈上增發近1000萬枚USDC:Whale Alert數據顯示,北京時間8月29日14:13,USDC Treasury在以太坊網絡上增發9,999,994枚USDC。哈希值為:0x6f05b2937bfe6a5207f7ad772643e9c39df4533b7cd5db3bb9d08d64c2ba57d5。[2020/8/29]

IP5528采用開關充電技術,提供額定1A充電電流,充電效率高至90%。內置芯片溫度保護和輸入電壓智能調節充電電流。IP5528內置12bitADC,可精確測量電池電壓和電流。支持1/2/3/4顆LED電量顯示和數顯電量顯示。從產品手冊介紹,IP5528還支持輸出電壓3.2V~5.2V,支持給耳機快充。

據我愛音頻網拆解了解到,目前已有榮耀、漫步者、中興、JLab、海貝、倍思、網易云音樂、喜馬拉雅、Pioneer先鋒、魔聲、PIHEN品恒、公牛、傲基、MPOW、BoAt、諾基亞、聯想、山水、Ambie、諾必行、充客等大量品牌的TWS耳機充電盒采用英集芯的電源管理方案。

Injoinic英集芯IP5528詳細資料圖。

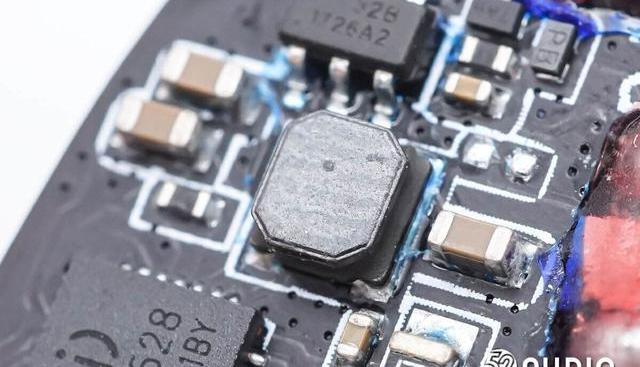

電源管理SoC外圍功率電感特寫。

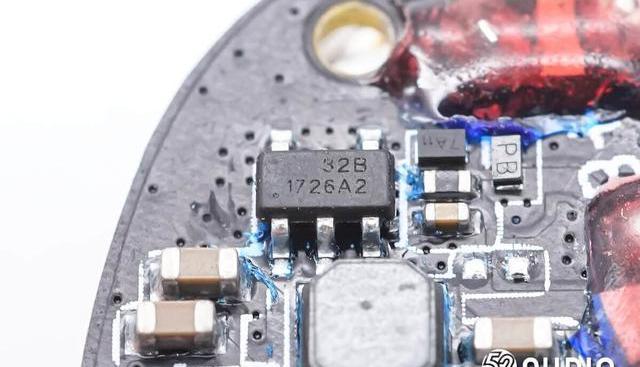

絲印32B1726A2的一體化鋰電保護IC。

為耳機充電的金屬彈片連接器特寫。

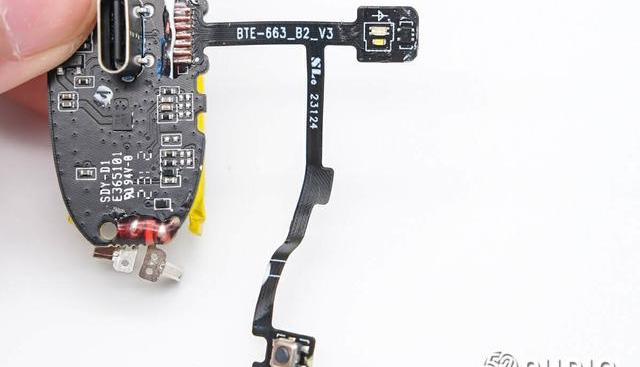

排線電路一覽。

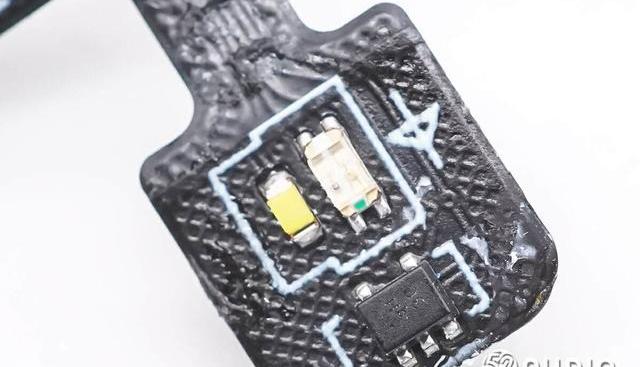

兩顆不同顏色的LED指示燈特寫,用于反饋剩余電量信息和藍牙配對狀態。

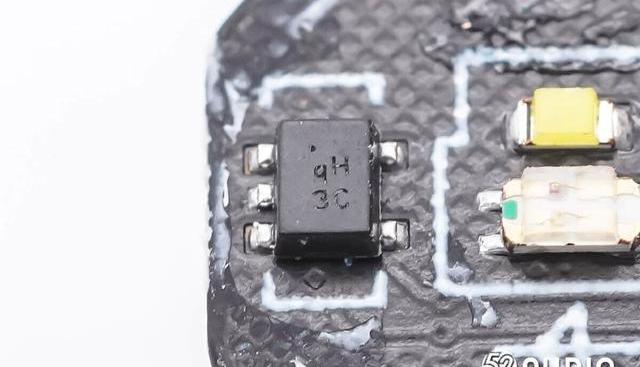

絲印qH3C的霍爾元件,用于感知充電盒開啟/關閉時的磁場變化,進而通知充電盒MCU和耳機與已連接設備配對或斷開連接,實現入倉自動充電、開蓋即連等功能。

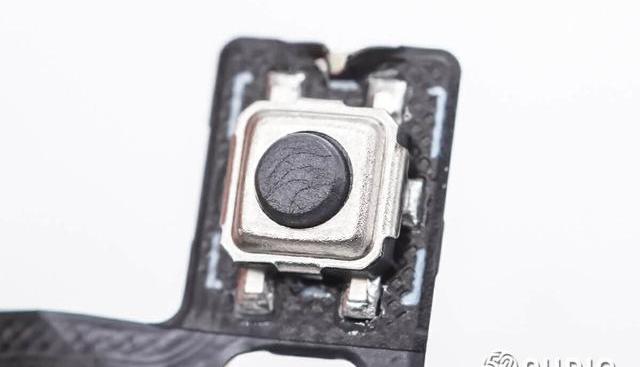

藍牙配對功能按鍵特寫,貼片焊接。

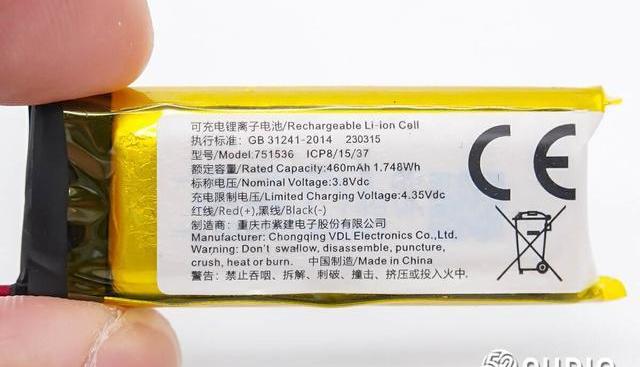

充電盒內置可充電鋰離子電池,型號:751536,額定容量:460mAh1.748Wh,標稱電壓:3.80Vdc,充電限制電壓:4.35Vdc,制造商:重慶市紫建電子股份有限公司,中國制造。

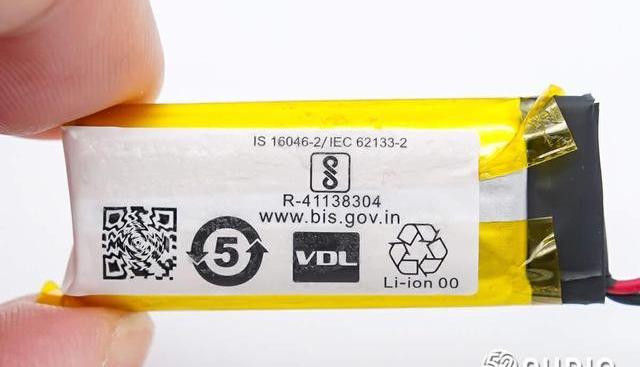

電池背部標簽上印有VDL品牌LOGO,印度BIS認證標志,以及可循環使用標識。

1000萬枚USDT從Tether Treasury錢包轉出,價值1009.3萬美元:據WhaleAlert數據,北京時間04月01日20:54,1000萬枚USDT從Tether Treasury錢包轉入0x0c77開頭地址,按當前價格計算,價值約1009.3萬美元。[2020/4/1]

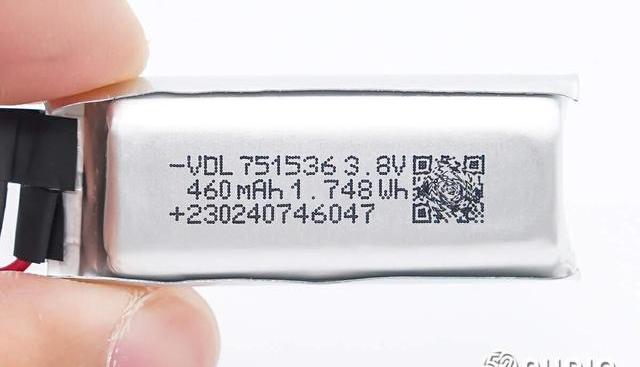

撕開外部絕緣保護,內部電芯上絲印信息一覽,與外部標簽一致,絲印有二維碼,用于產品追溯。

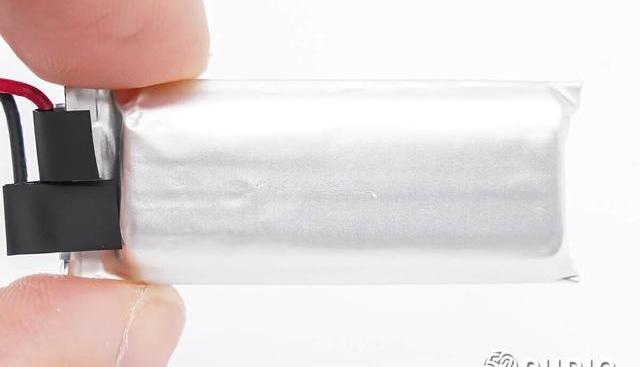

電芯背面未絲印信息,電池與導線焊接,通過絕緣貼紙防護,保護電路位于主板上。

耳機拆解

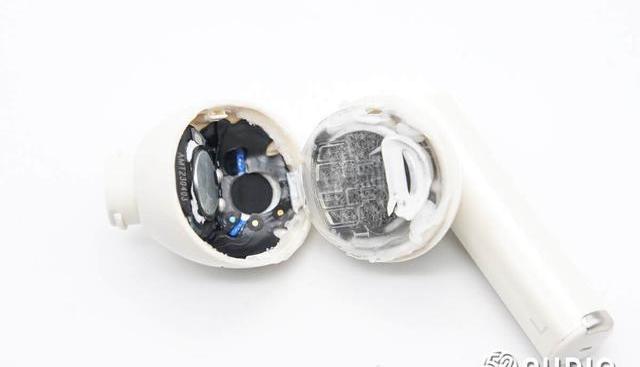

進入耳機拆解部分,沿合模線打開耳機頭腔體。

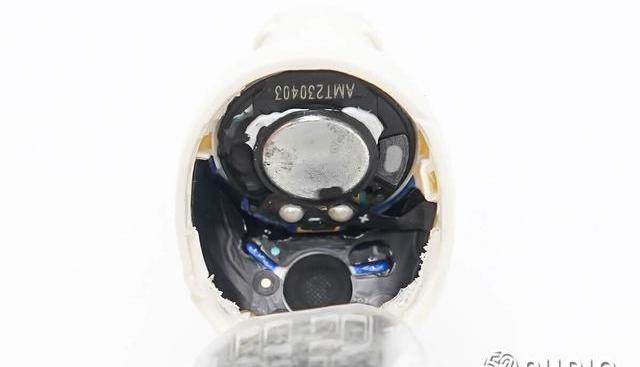

前腔內部結構一覽。

后腔內部結構一覽,通過透明塑料件與音腔隔離。

取掉透明塑料件。

后腔內部設置電池單元結構一覽。

取出電池,排線過孔連接到耳機柄內部主板,打膠密封。

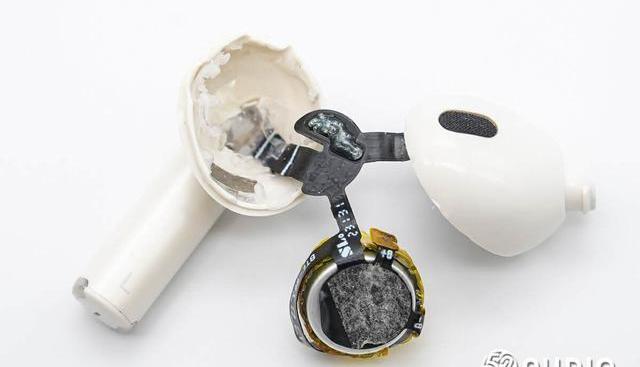

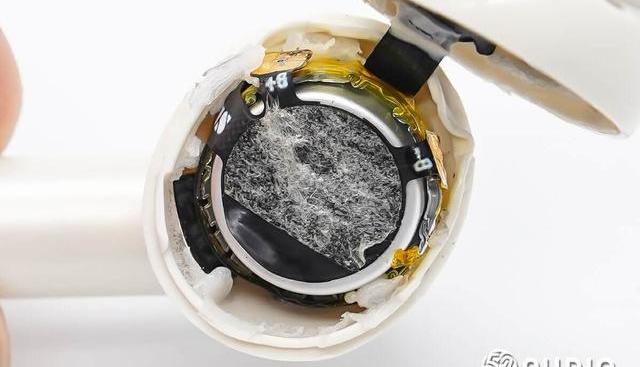

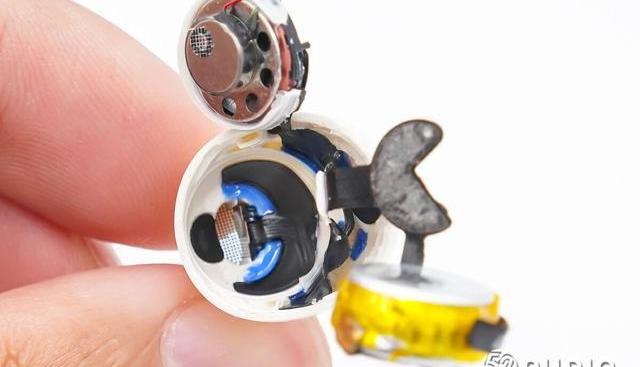

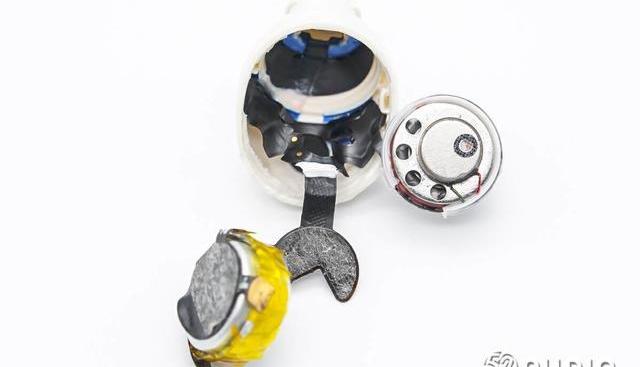

掀開揚聲器單元。

排線末端設置有后饋降噪麥克風。

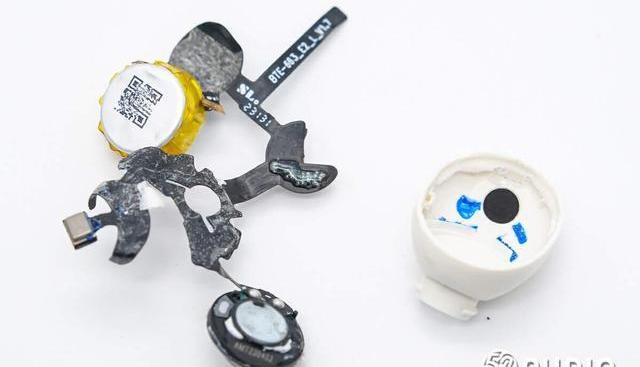

耳機頭內部元器件拆解一覽。

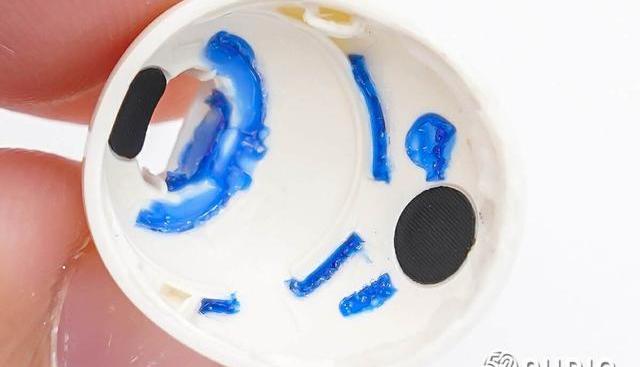

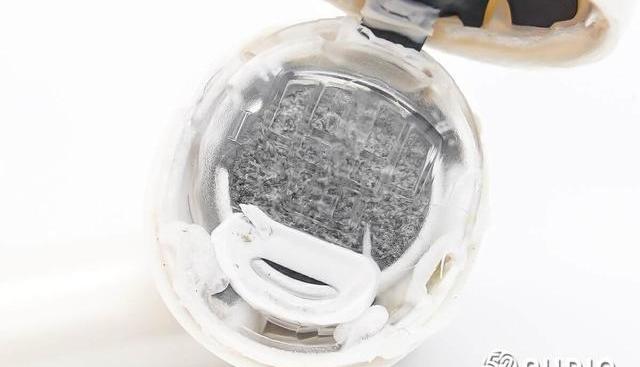

前腔內測結構一覽,開孔內部均設置有細密防塵網防護。

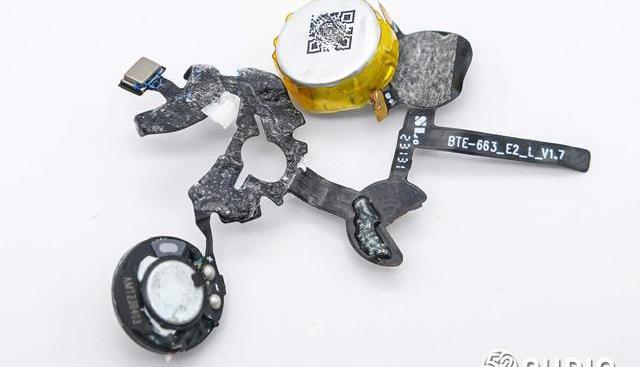

耳機頭內部元器件電路一覽。

耳機內部同軸雙單元揚聲器特寫,由下層的11mm低音單元和上層的6mm微平面高音單元組成,能夠覆蓋20-40KHz超寬頻響范圍,帶來錄音室級的高中低頻聽感。

據官方介紹,11mm低音單元采用N52釹鐵硼磁鐵驅動,搭配超高回彈性和高瞬態響應的100%高純凈度振膜,低頻性能提升30%;6mm微平面高音單元由雙N52鐵硼磁鐵、25μm超薄平面振膜和扁平音圈組成,通過先進的平面振膜技術和PEI+PEN新式復合材料,讓高頻提升到40KHz,細膩呈現每一處聲音細節。

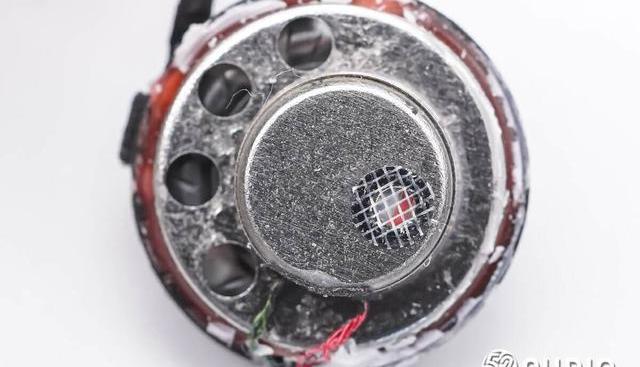

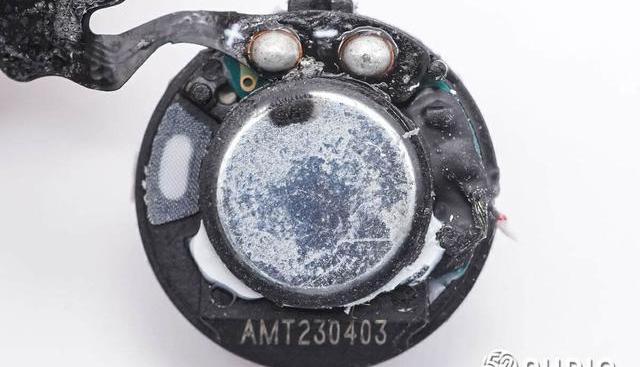

揚聲器單元背面特寫,與排線焊接,焊點圓潤飽滿。

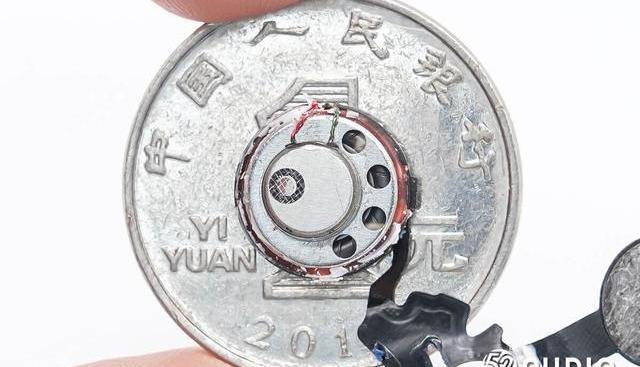

同軸雙單元與一元硬幣大小對比。

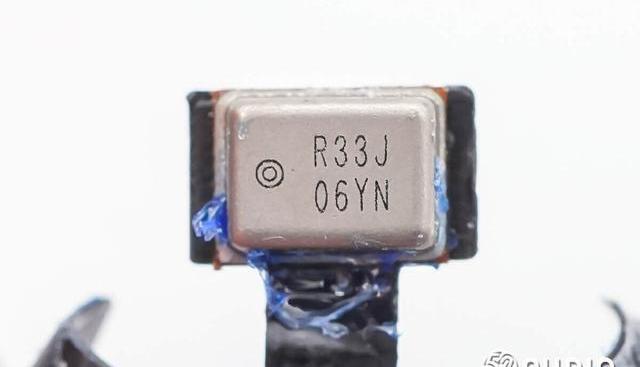

鐳雕R33J06YN的MEMS麥克風特寫,為后饋降噪麥克風,用于主動降噪、通話降噪、定制化聽感補償等功能從耳道內部拾音,來自瑞勤電子。

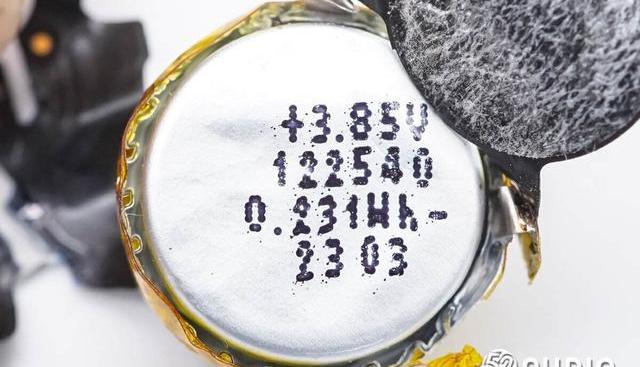

耳機內部采用了軟包扣式電池,標稱電壓:3.85V,能量:0.231Wh,同樣來自紫建電子。

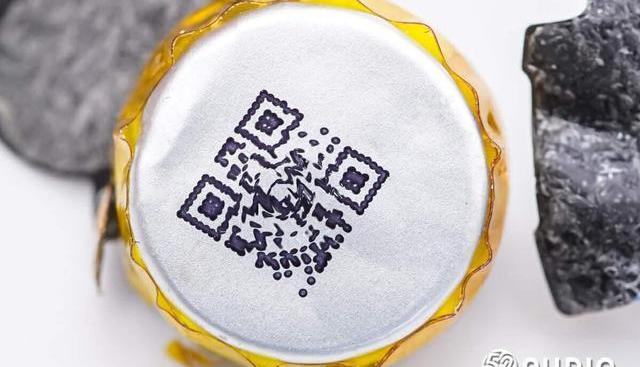

電池背部絲印有二維碼“身份”信息,能夠用于產品追溯。

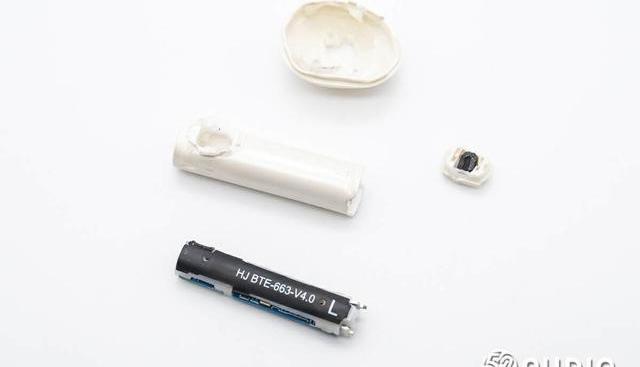

取掉耳機柄尾塞,抽出內部結構。

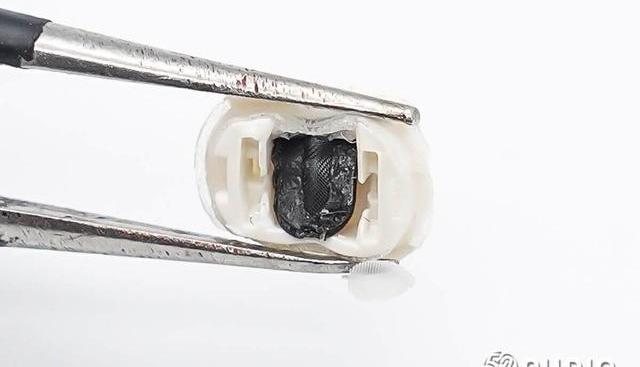

尾塞內側內側結構一覽,通話麥克風拾音孔設置有防塵網防護。

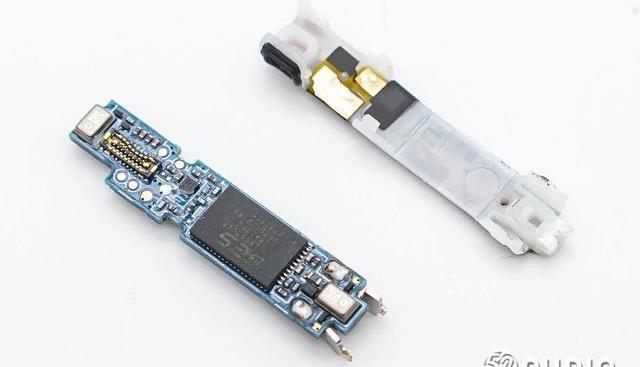

取掉主板上固定的支架。

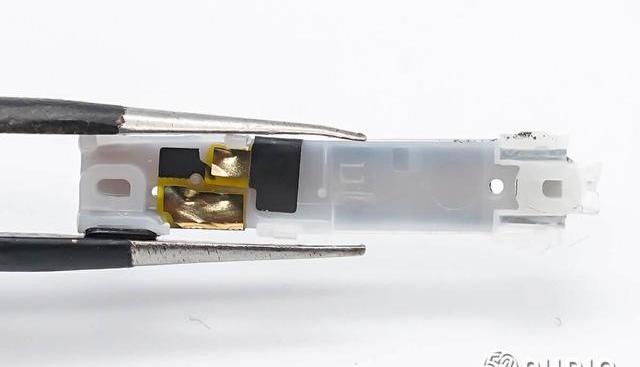

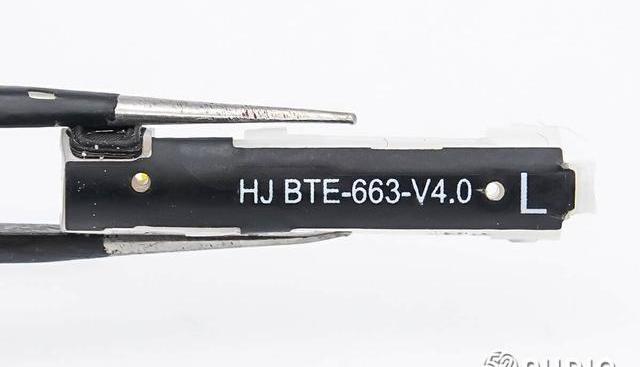

支架外側貼有藍牙天線和觸摸檢測貼片。

支架內側左右兩端設置有麥克風拾音結構,中間藍牙天線露銅連接到主板。

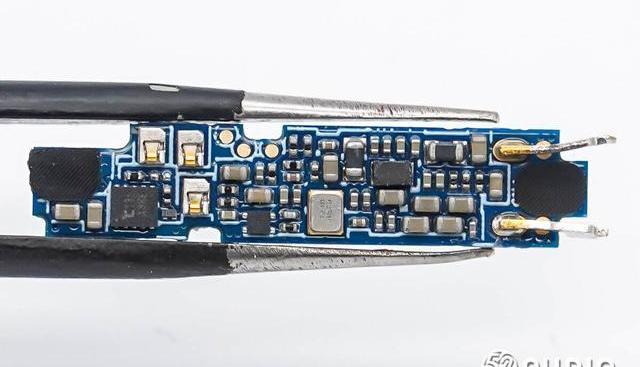

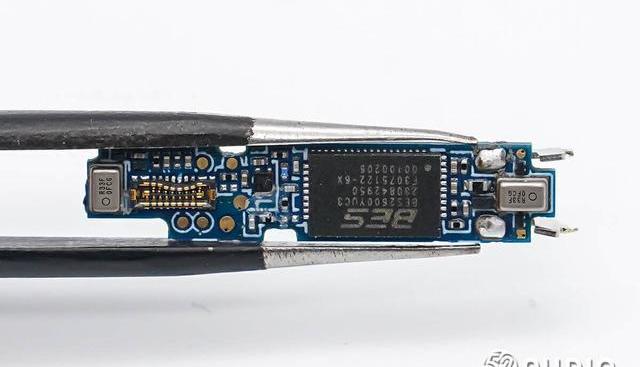

耳機主板一側電路一覽。

耳機主板另外一側電路一覽。

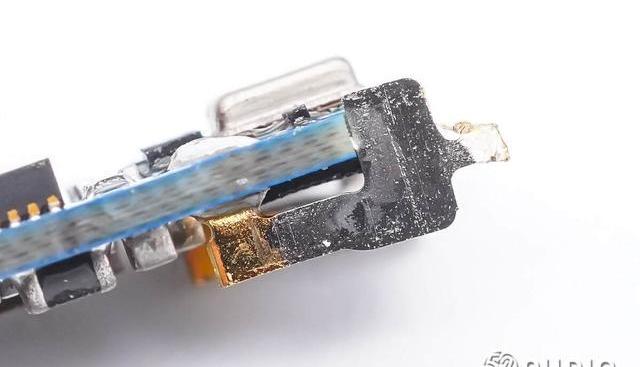

主板末端連接尾塞充電的金屬連接器。

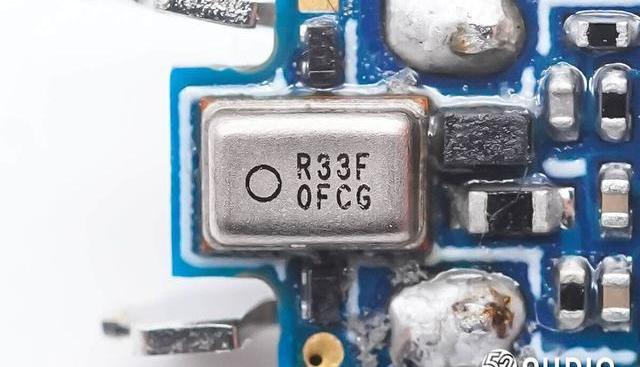

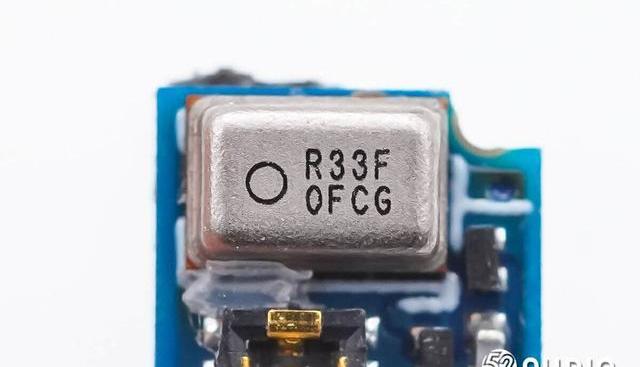

鐳雕R33F0FCG的MEMS麥克風,為通話拾音麥克風,同樣來自瑞勤電子。

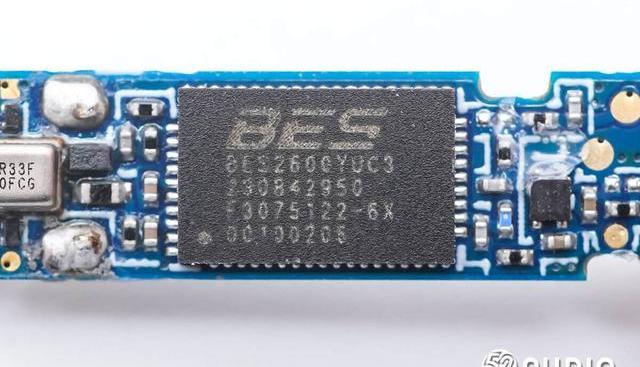

BES恒玄BES2600YUC3超低功耗藍牙音頻SoC,支持雙模藍牙5.3,支持LEAudio,支持一拖二連接。芯片內置STAR-MC1CPU,BES自研BECONPU,集成2MB/4MBFlash,集成高性能PMU及充電Charger,支持自適應泄露/佩戴/環境/以及半開放式ANC降噪和三麥AIENC通話,具備強大的應用程序處理能力,有效提升耳機的單次續航時間。

據我愛音頻網拆解了解到,目前已有OPPO、小米、三星、vivo、榮耀、Redmi、IQOO、訊飛、JBL、萬魔、百度、一加、傳音等眾多品牌旗下的真無線耳機采用了BES恒玄的解決方案。

WINSEMI穩先微2308B鋰電保護IC,采用DFN-1*1超小體積封裝,具有過充、過放、過流、短路等所有電池需要的保護功能。支持CTL船運模式,工作時待機電流小于10nA。

據我愛音頻網拆解了解到,目前已有OPPO、榮耀、FIIL、QCY、聲闊、綠聯、唱吧、京東京造、骷髏頭、漫步者、魅族、傳音、公牛等多個品牌旗下的TWS耳機產品采用了穩先微鋰電保護芯片。

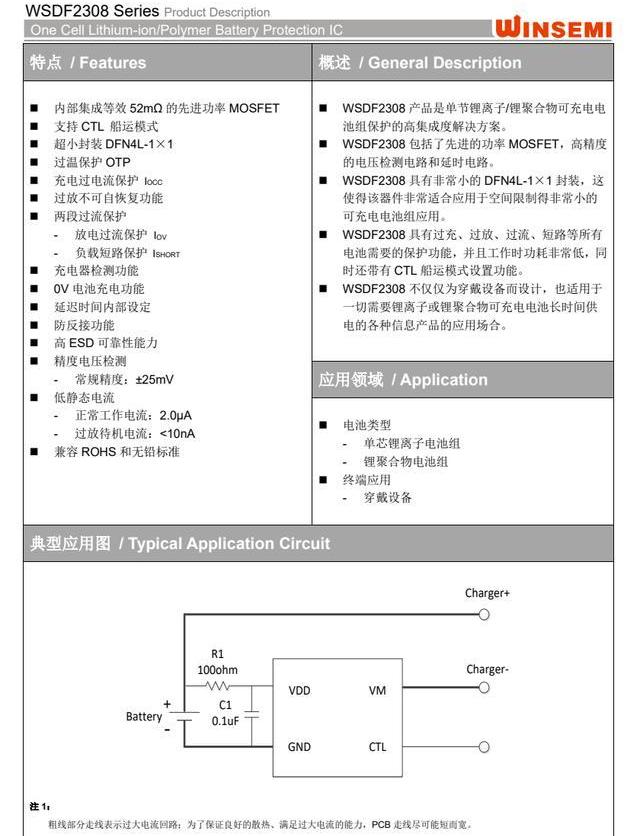

WINSEMI穩先微2308B詳細資料圖。

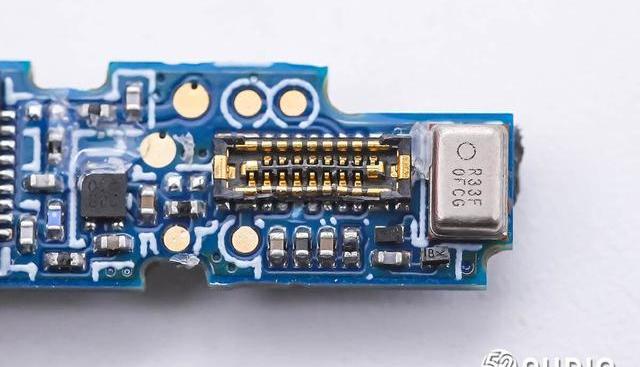

連接耳機頭內部組件排線的BTB連接器母座特寫,來自亞奇科技(OCN),型號:OK-114GF016-35,在拆解過程中損傷變形。

另外一顆瑞勤電子鐳雕R33F0FCG的硅麥,為前饋降噪麥克風,用于拾取外部環境噪音。

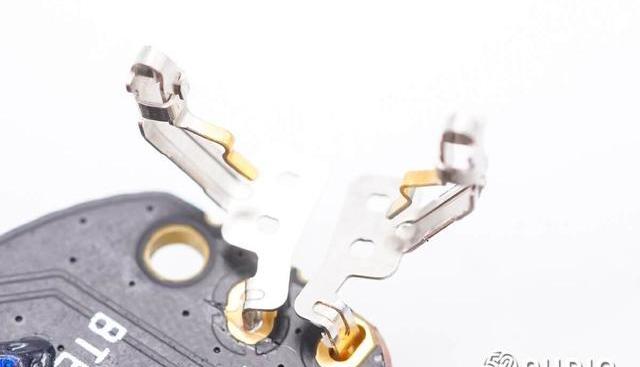

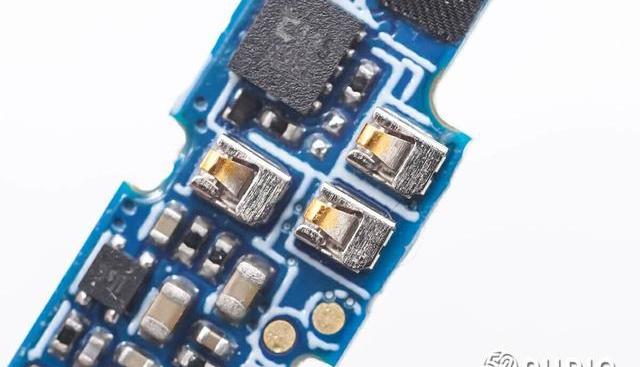

連接藍牙天線和觸摸檢測貼片的三顆金屬彈片特寫。

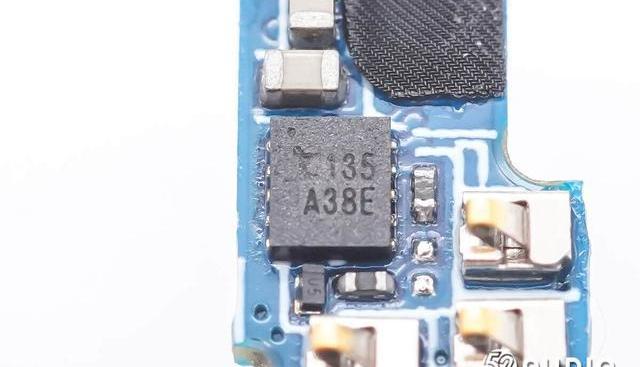

絲印135A38E的觸摸檢測IC。

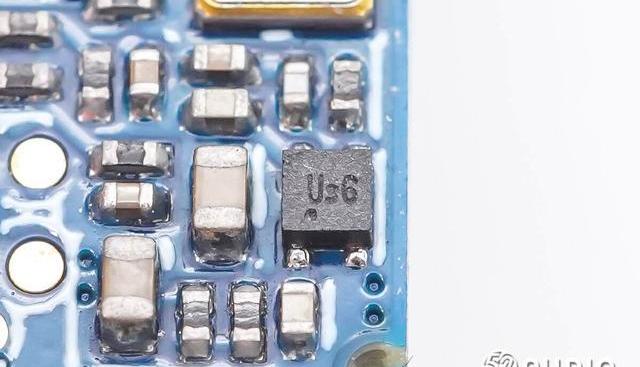

絲印Us6的穩壓IC。

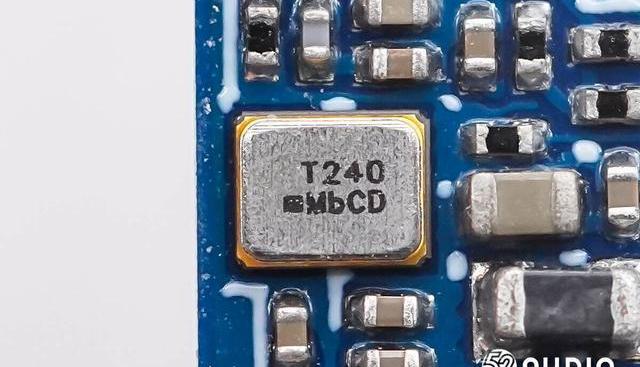

鐳雕T240的晶振特寫,為藍牙芯片提供時鐘。

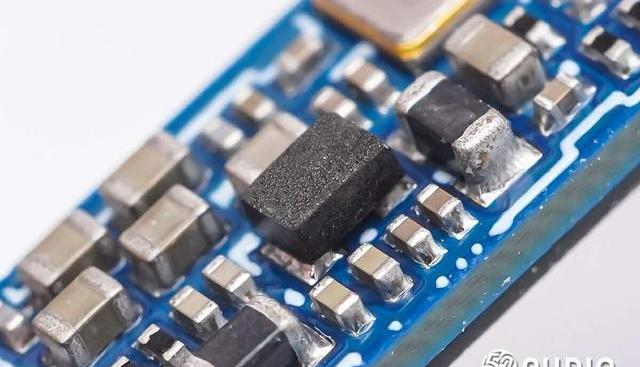

藍牙芯片外圍功率電感特寫。

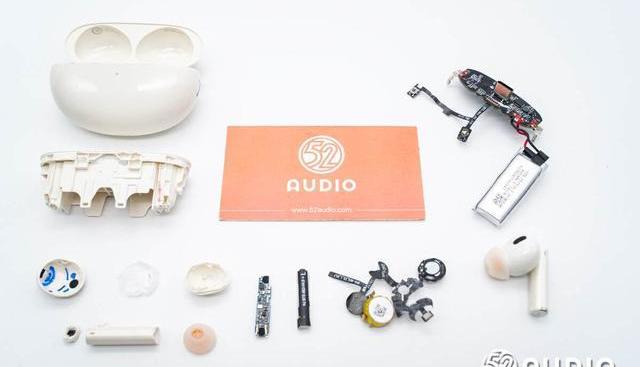

realme真我BudsAir5Pro真無線降噪耳機拆解全家福。

三、我愛音頻網總結

realme真我BudsAir5Pro真無線降噪耳機在外觀方面,沿用了獨具特色的家族式設計風格。入耳式耳機采用了圓柱形耳機柄設計,磨砂+烤漆兩種工藝結合,擁有出色質感,日出之城配色,觀感時尚淡雅;橢圓形的充電盒體積輕巧便攜,質感光滑圓潤,頂部“透明云頂”設計,有效提升了產品的精致度和辨識度。

內部主要配置方面,主板上設置有一體化鋰電保護IC負責電池的充放電保護;充電盒使用英集芯IP5528特有的全集成電壓跟隨充技術,僅搭載紫建電子460mAh鋰電池,整機續航卻達到了40小時,Injoinic英集芯IP5528TWS耳機充電倉管理SoC,集成MCU、升壓轉換器、鋰電池充電管理、電池電量指示等多功能,支持1A同步開關充電,400mA同步升壓轉換,3.2V~5.2V寬范圍輸出電壓,單芯片為充電盒提供高性價比快速充電解決方案。

耳機內部搭載了同軸雙單元,由11mm低音單元+6mm微平面高音單元組成;單耳內置三顆瑞勤電子MEMS麥克風拾音;主控芯片為BES恒玄BES2600YUC3超低功耗藍牙音頻SoC,支持雙模藍牙5.3,支持無縫一拖二連接,自適應主動降噪和AI通話降噪;內置軟包扣式電池能量0.231Wh,配備有WINSEMI穩先微2308B鋰電保護IC。
