拆解報告：小度在家 智能屏 Air 帶屏智能音箱_MTK

百度近年來深耕智能音頻市場，從初期的DuerOS智能語音交互系統，到與眾多合作品牌推出內置DuerOS的智能語音產品，再到目前已推出多款小度在家自有品牌的智能語音產品，在智能音箱市場已經分得了一杯羹。

經過我愛音頻網長期對百度智能音箱產品的追蹤研究，我們已經拆解分析了百度之前發售的7款智能語音音箱產品，以及小度在家智能屏X8帶屏智能音箱，共8款智能音箱產品。

此次我愛音頻網為大家拆解的是最新發布的小度在家智能屏Air，它的屏幕尺寸為5.45英寸，跟一部手機的屏幕尺寸相近，機身相對其他帶屏音箱較小巧。小度在家智能屏Air支持視頻通話、撥打固話，前置攝像頭還能進行移動偵測抓拍；音箱內置語音助手，可以一句話播放多媒體平臺的音視頻資源。

此外，小度在家智能屏Air支持WiFi直連，內置藍牙Mesh網關，可接入小度星球智能家居生態。下面就一起看看小度在家智能屏Air的詳細拆解吧~

一、小度在家智能屏Air開箱

包裝盒與此前相比又換了一個風格。正面是產品的渲染圖，頂部寫有產品名稱“小度在家智能屏Air”，產品特色功能：能陪娃、能學習、能看片。

背面是一些產品基本信息和條碼。

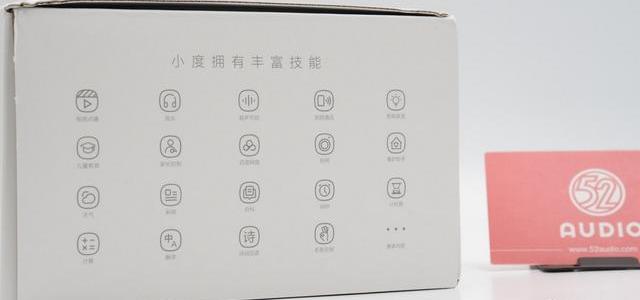

包裝盒頂部是小度語音助手的功能介紹，包括：視頻點播、音樂、視頻通話、智能家居、兒童教育、播放百度網盤資源、看護助手、手勢控制等。

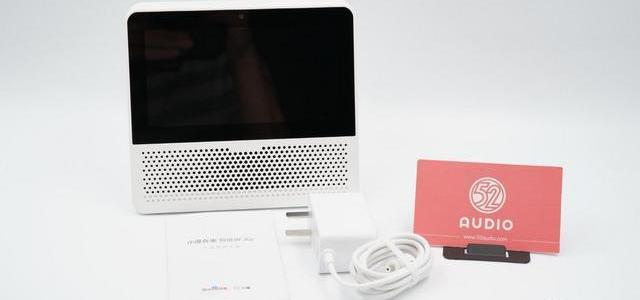

包裝盒內物品，小度在家智能屏Air帶屏智能音箱一臺，電源適配器和產品使用手冊。

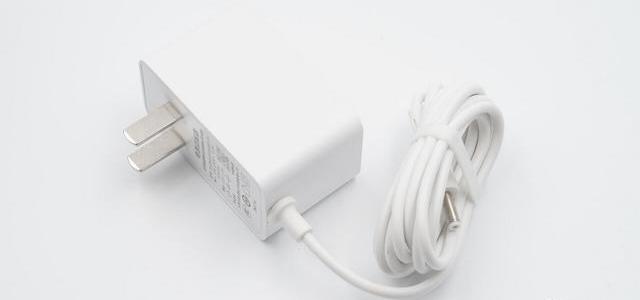

電源適配器與線纜為一體設計。

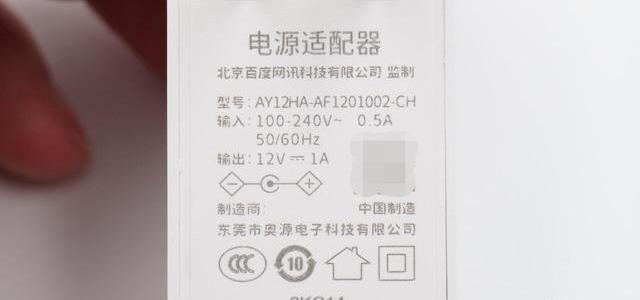

電源適配器型號：AY12HA-AF1201002-CH，輸入100-240V~50/60Hz0.5A，輸出：12V1A。制造商，東莞市奧源電子科技有限公司；北京百度網訊科技有限公司監制。

越南加密貨幣投資基金Coin98 Ventures更名為Arche Fund:9月3日消息，越南加密貨幣投資基金Coin98 Ventures宣布更名為Arche Fund。在新的基金構架下，Arche Fund將通過早期基金Arche Ventures、項目孵化器Kompass、突破性創意投資基金Arche Capital等三種不同的分支來為不同類型、不同階段的Web3項目提供定制化的支持。[2023/9/3 13:14:30]

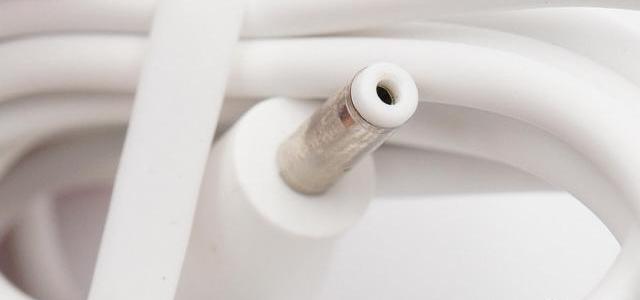

電源適配器采用DC圓口輸出。

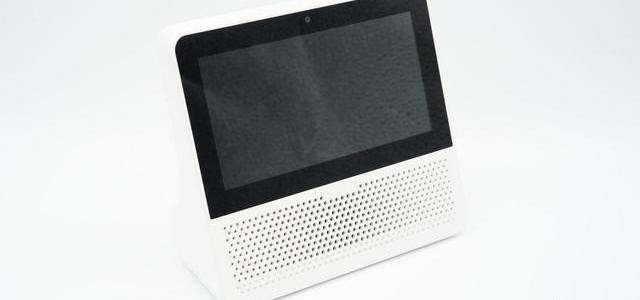

小度在家智能屏Air正面，頂部是屏幕區域，下面是揚聲器的出音孔，外觀比較簡單直接。

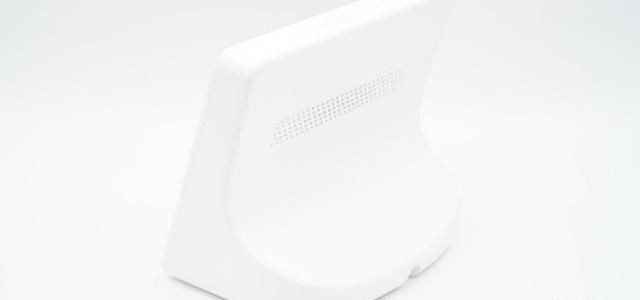

背面是白色的一體機身，上面有散熱開孔。

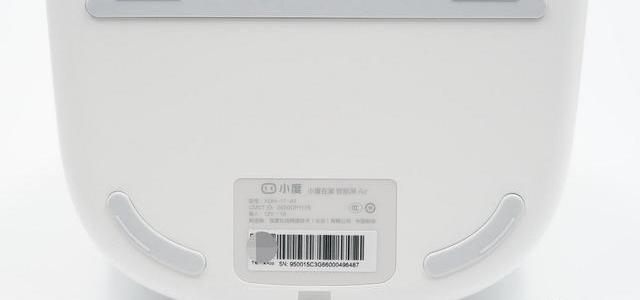

音箱底部有三條防滑膠條，沿曲線分布，標簽上的信息有：小度在家智能屏Air，型號XDH-17-A1；輸入12V1A；制造商，百度在線網絡技術有限公司。

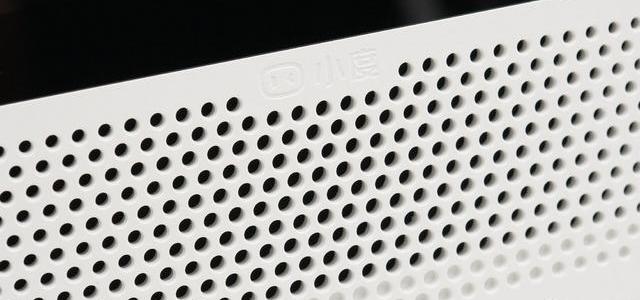

音箱正面出音孔上方，不太顯眼的小度在家品牌Logo。

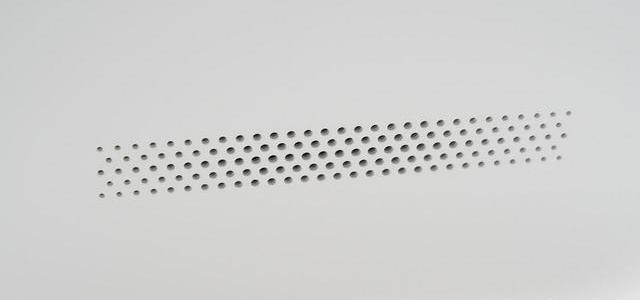

音箱背部的散熱孔特寫。

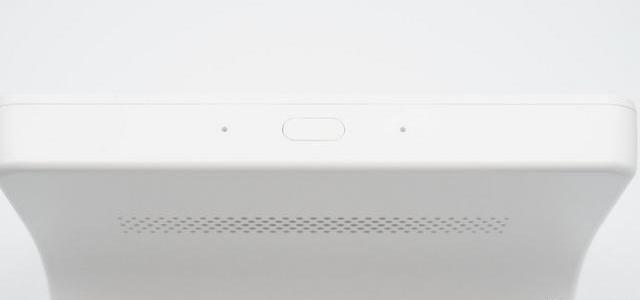

音箱頂部只有一個多功能按鍵，旁邊是兩個麥克風拾音孔，用來收集語音指令。

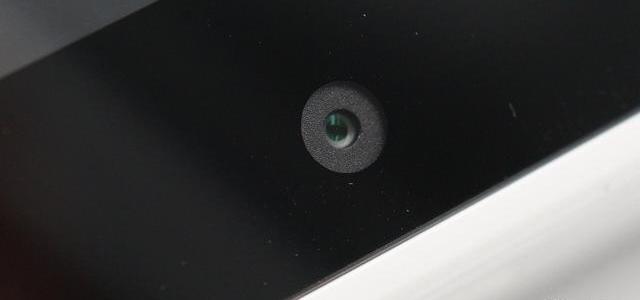

前置攝像頭特寫。

DeFi平臺Atlendis已獲法國加密許可證并獲BPI銀行100萬歐元貸款:7月25日消息，法國DeFi平臺Atlendis已獲得PSAN牌照，相當于法國的加密服務提供商許可證，這表明該平臺致力于遵守法國加密法規以及即將出臺的歐洲法規MiCA。值得注意的是，PSAN注冊充當了這些新規則的模型。另外，Atlendis還從法國公共投資銀行BPI獲得了100萬歐元（合1,108,055美元）的貸款。

新產品允許直接進行加密貨幣-法幣交易，為現實世界用例提供鏈上流動性。此舉與純金融領域的許多早期區塊鏈舉措一樣，預計將通過鏈上自動化來降低成本并加快流程。[2023/7/25 15:57:21]

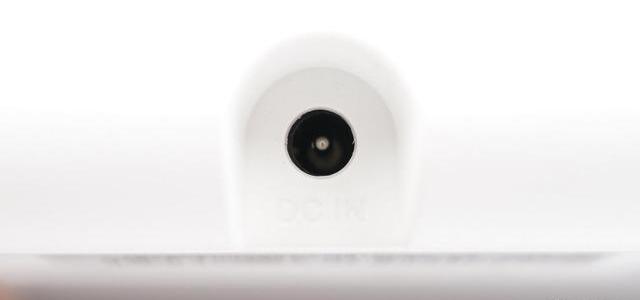

充電接口位于音箱背部的凹槽內。

二、小度在家智能屏Air拆解

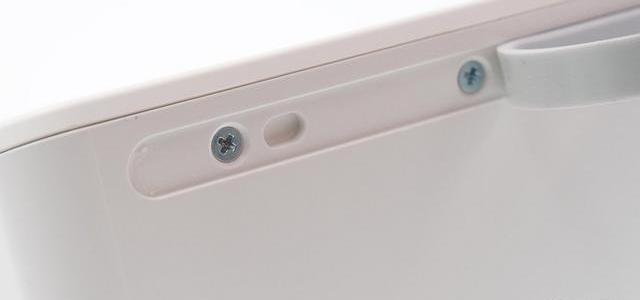

拆下音箱底部的防滑膠條，即可看到音箱正面蓋板的固定螺絲。

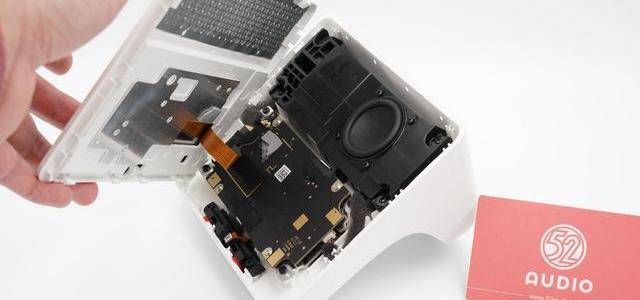

卸下音箱正面的固定螺絲，打開正面蓋板，有一排線與顯示屏模組相連。

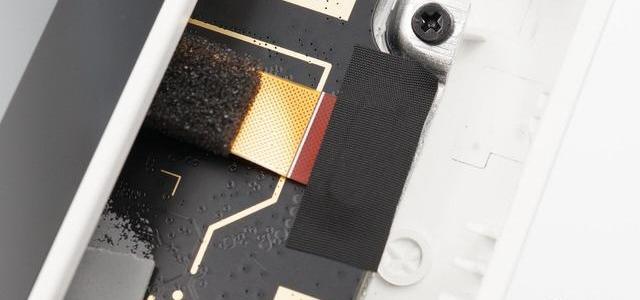

主板的排線座子上有一塊黑色的防靜電膠帶粘貼固定。

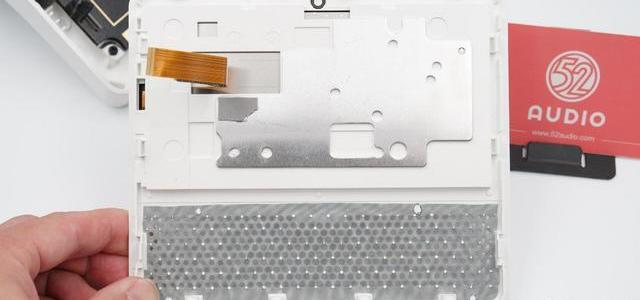

斷開排線，取下外側蓋板，屏幕背面是一層鋁合金散熱板。

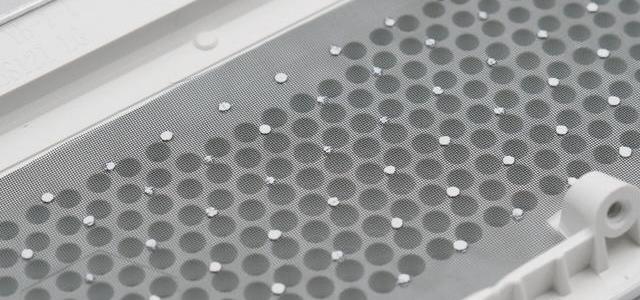

出音孔處的防塵網。

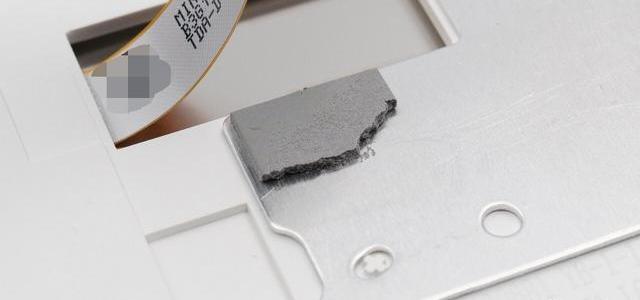

金屬散熱板上還有一塊導熱貼。

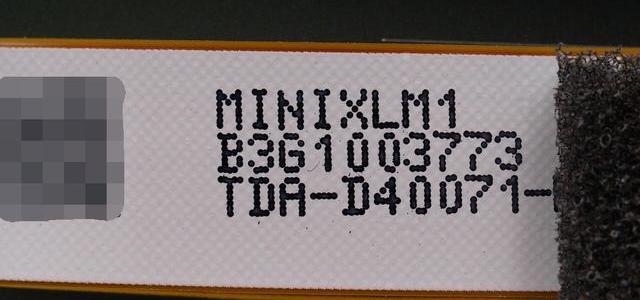

顯示屏排線上的信息特寫。

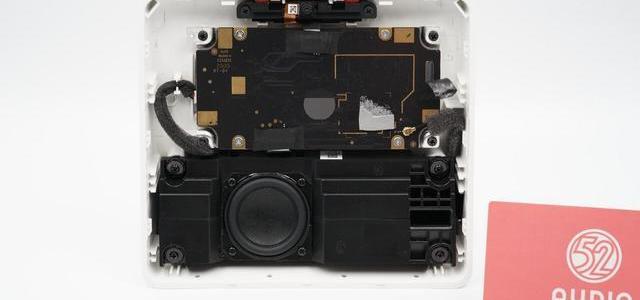

音箱內部結構一覽，上面是主板，下面是揚聲器結構，主板正反面都有鋁合金散熱板散熱降溫。

去中心化交易平臺UXUY完成320萬美元種子輪融資:4月11日消息，去中心化交易平臺UXUY宣布完成320萬美元的種子輪融資，投資方包括Bixin Venture、WaterDrip Capital、KuCoin Ventures、Pionex、LK Venture、Arcane Group、Daoverse Capital、Lapin Digital等機構。

UXUY是基于MPC錢包的下一代創新型去中心化交易平臺。UXUY致力于營造穩定幣友好的交易環境，將創建多元穩定幣流動性池。[2023/4/11 13:57:26]

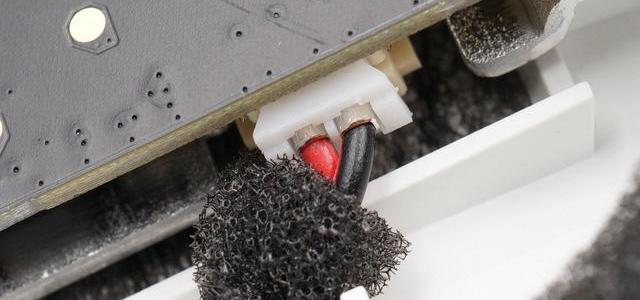

揚聲器兩根接線通過插接件與主板相連，導線外有泡棉包裹減少共振。

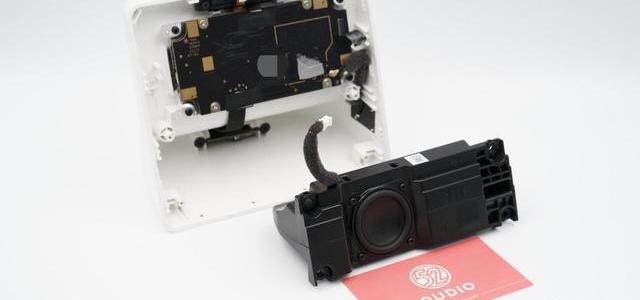

斷開插座，取出揚聲器結構。

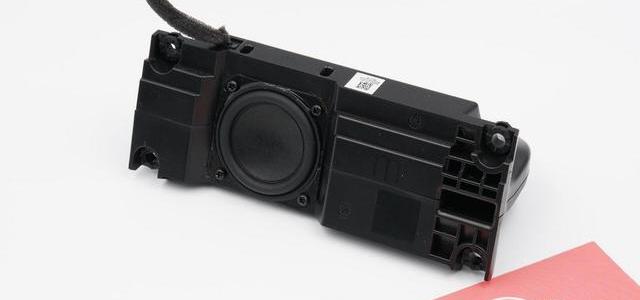

揚聲器結構正面，有一個全頻揚聲器，官網標注功率為3W。

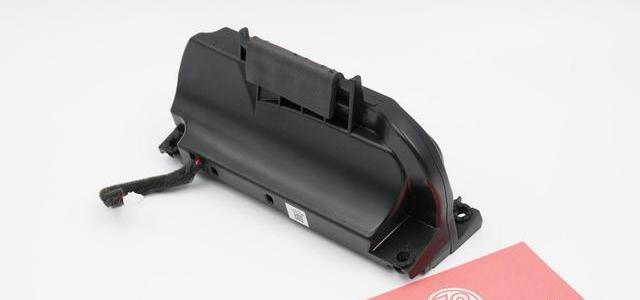

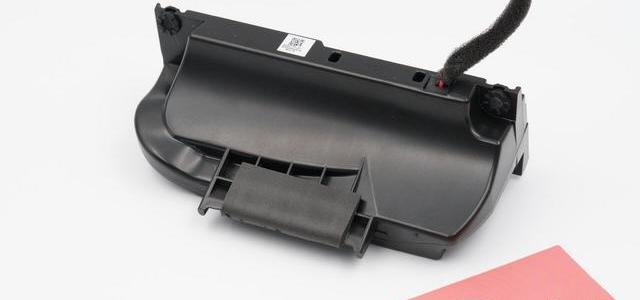

揚聲器結構背面，可以看到音腔有一個低音倒相管的設計。

揚聲器結構底部特寫。

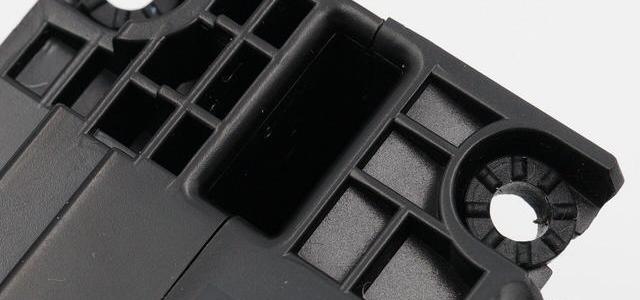

倒相孔特寫，螺絲孔位都有緩震橡膠墊。

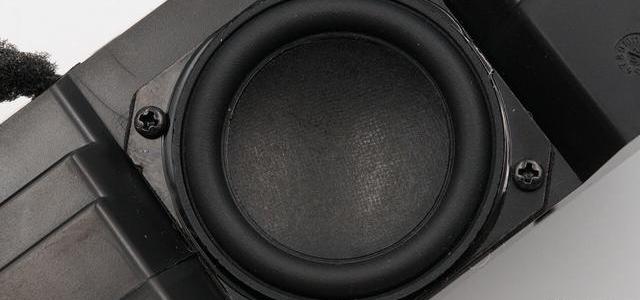

揚聲器振膜特寫，發聲單元由四顆螺絲固定。

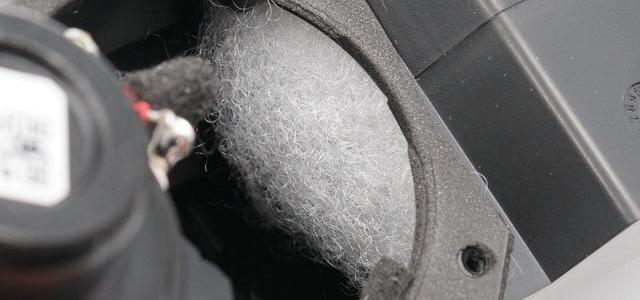

卸下螺絲，音腔內有吸音棉。

浦東：“張江·未來之城SUPER CITY”元宇宙數字孿生未來之城先導區發布:金色財經報道，據浦東發布官方公眾號，在9月1日舉行的2022世界人工智能大會產業發展全體會議上，“張江·未來之城SUPER CITY”的構想發布，打造張江數字孿生“未來之城”的先導區。該先導區將展現元宇宙數字化產業發展趨勢，大量運用元宇宙相關技術，不斷往上疊加。同時，作為系統集成的‘牛鼻子’和服務實體經濟的‘產業元宇宙’，‘未來之城’將全方位引領科技進步、產業興旺、安居樂業。[2022/9/2 13:03:50]

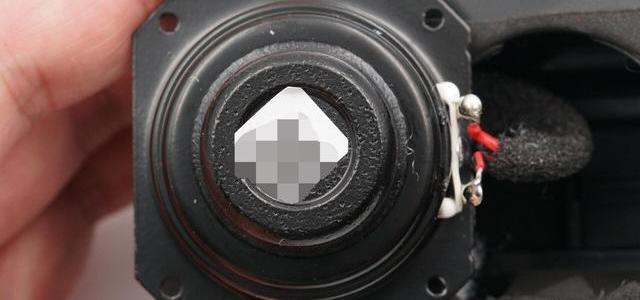

揚聲器背面T鐵上貼有一個二維碼標簽。

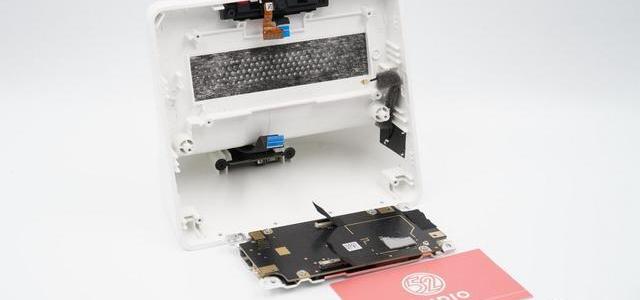

取出揚聲器結構后的音箱內部布局。

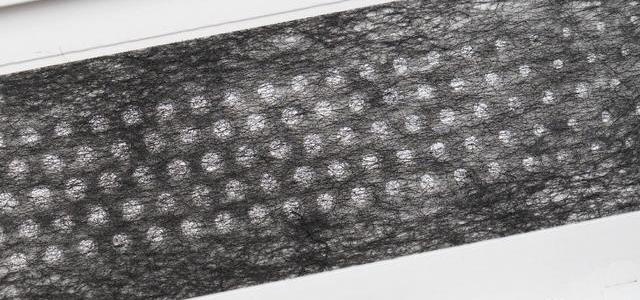

主板處的散熱開孔和防塵網。

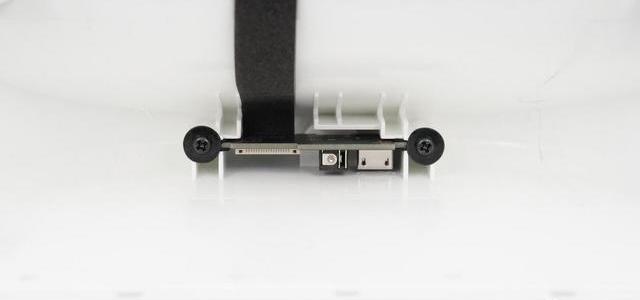

底部的充電小板，通過排線與主板相連。

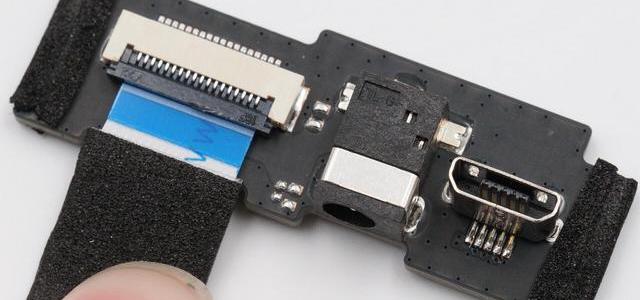

卸下螺絲，取出充電小板，正面從左至右依次是排線插座、DC充電接口、預留的Micro-USB調試接口。

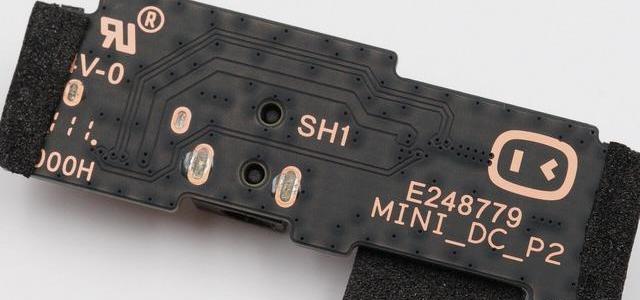

充電小板背面特寫，右側印有小度在家的Logo。

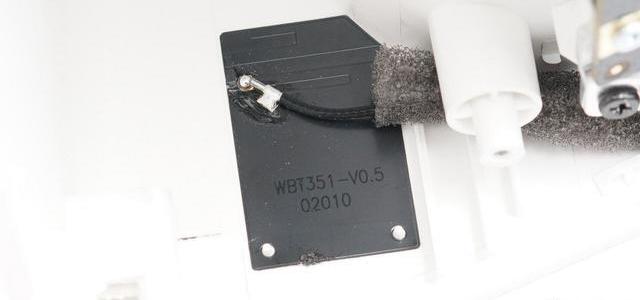

貼片式信號天線位于音箱一側。

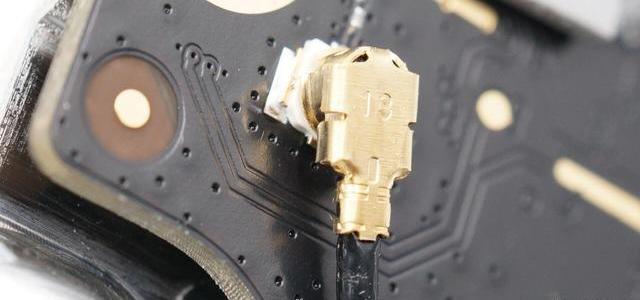

天線與主板連接的同軸插座。

音箱頂部控制區域的模組和攝像頭模組。

數據：1000枚BTC從未知錢包轉移到Gemini:金色財經消息，據WhaleAlert數據顯示，1000枚BTC從未知錢包轉移到Gemini。[2022/8/12 12:19:59]

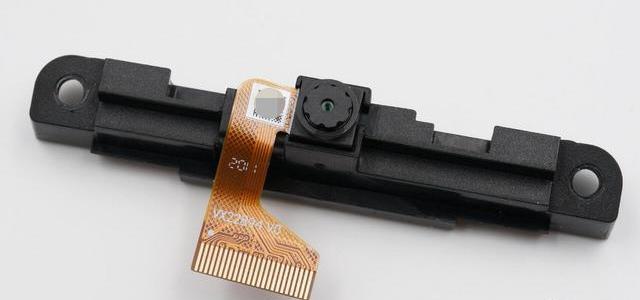

攝像頭模組，攝像頭通過排線與主板相連。

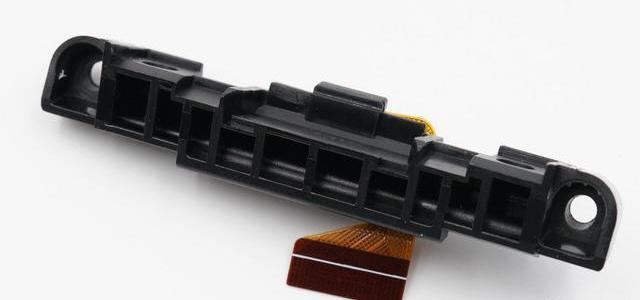

攝像頭所在的塑料支架。

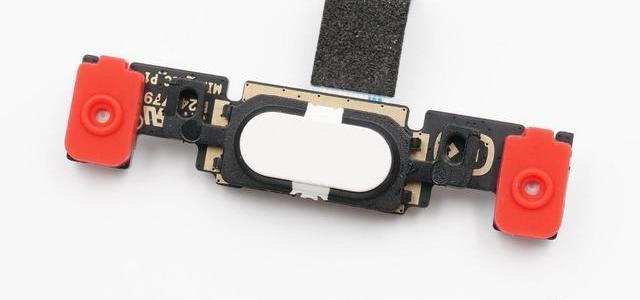

頂部控制按鍵所在的小板，正面可以看到兩側的麥克風上都有紅色的硅膠保護罩。

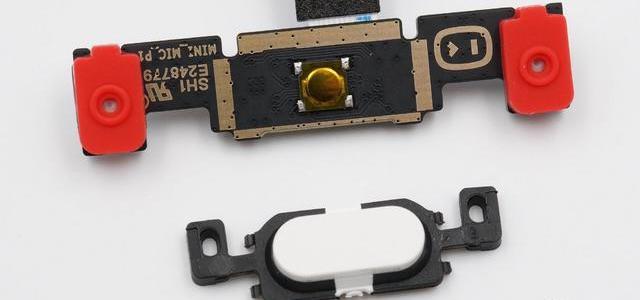

取下微動按鍵的硅膠保護殼。

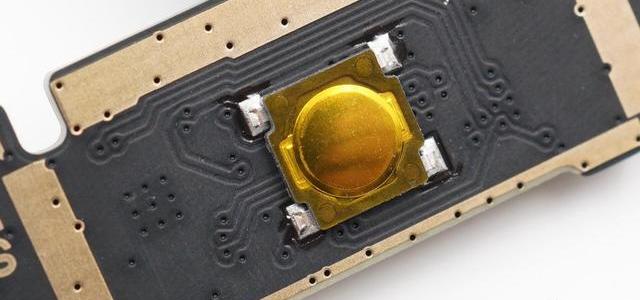

功能按鍵特寫，貼片焊接。

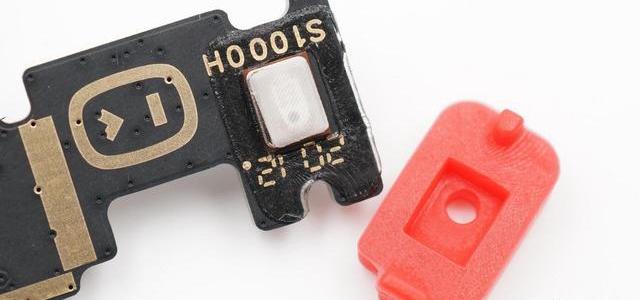

取下麥克風的硅膠保護罩。

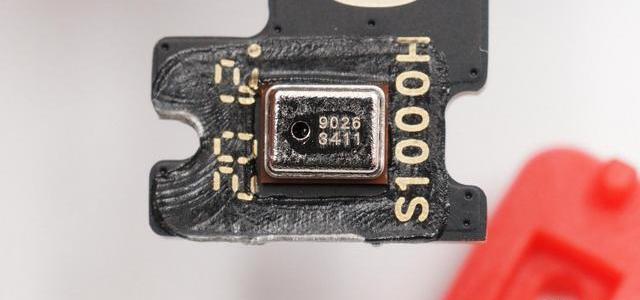

鐳雕90263411的MEMS硅麥。

小板背面，一側貼有二維碼信息。

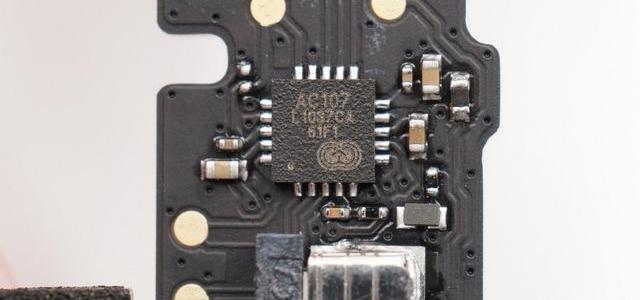

X-Powers芯智匯AC107是具有I2S/TDM輸出轉換的高度集成的2通道ADC。它專為語音捕獲和識別應用平臺中的多麥克風陣列而設計，支持的采樣率：8kHz96kHz。

X-Powers芯智匯AC107資料圖。

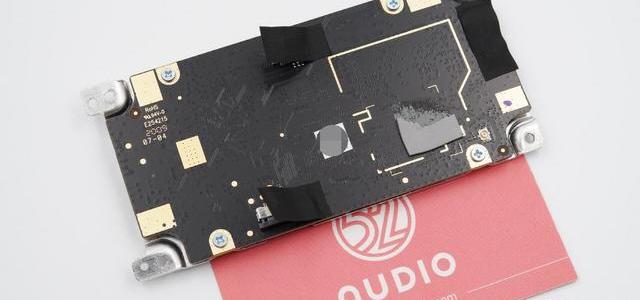

最后來看一下音箱的主板電路，主板通過四顆螺絲固定在一塊金屬散熱板上，電路主要集中在另一側。

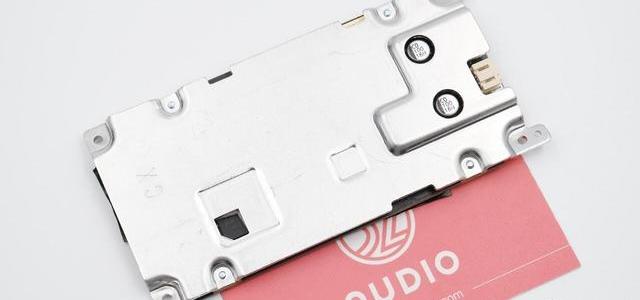

主板結構正面特寫，左側主控芯片凹槽對應音箱蓋板內側的導熱貼，金屬散熱板右側還對應電容和芯片做了開孔和沖壓凹陷設計。

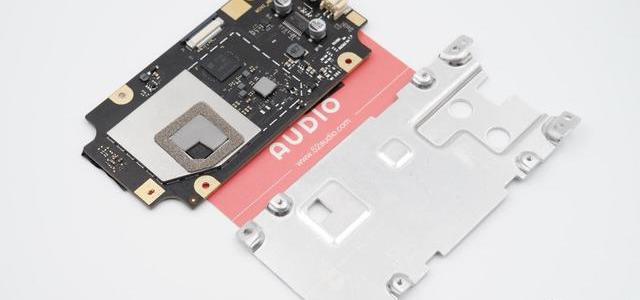

卸下螺絲，取下金屬散熱蓋板。

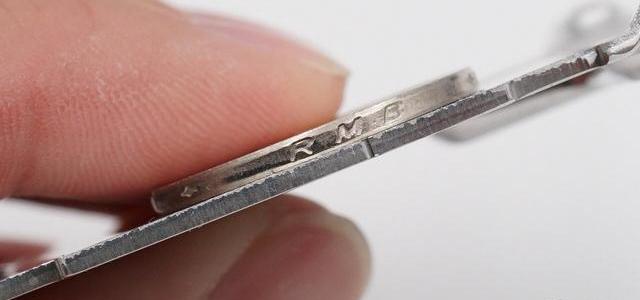

鋁合金散熱板與一元硬幣厚度相當。

音箱主板電路特寫，右側有一面積較大的金屬屏蔽罩。

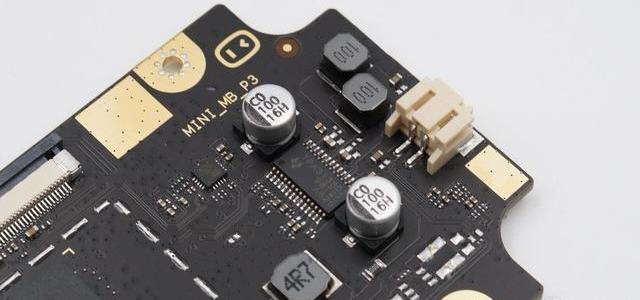

主板左半部分是音箱的功放電路。

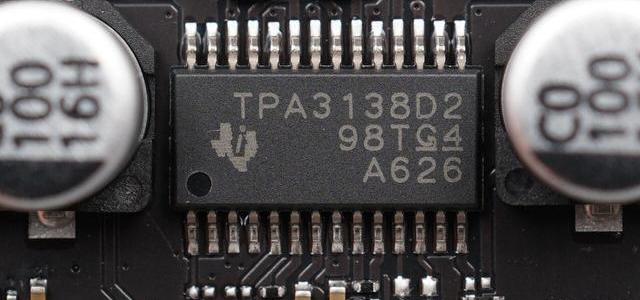

TI德州儀器的TPA3138D2，D類立體聲音頻放大器，支持無電感器運行，支持3.5V至14.4V寬電壓工作范圍，1SPW模式下空閑電流僅為20mA，適用于便攜式應用，這款產品采用單聲道輸出。

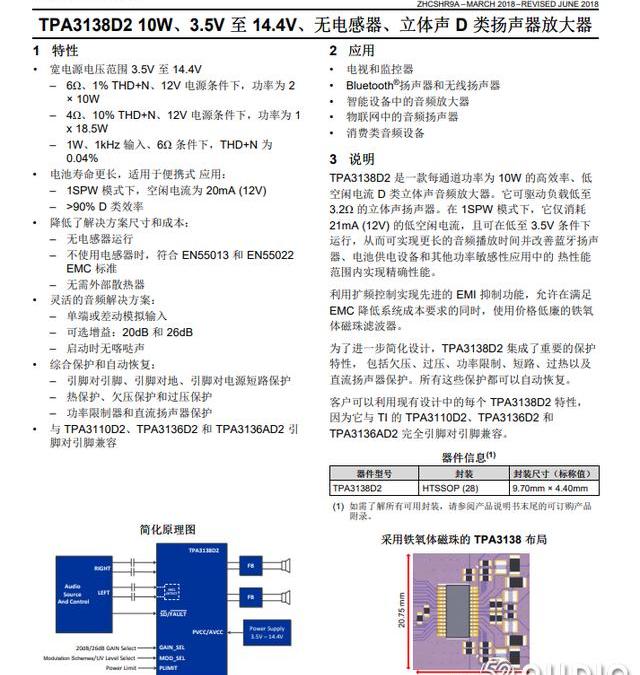

TI德州儀器TPA3138D2詳細資料。

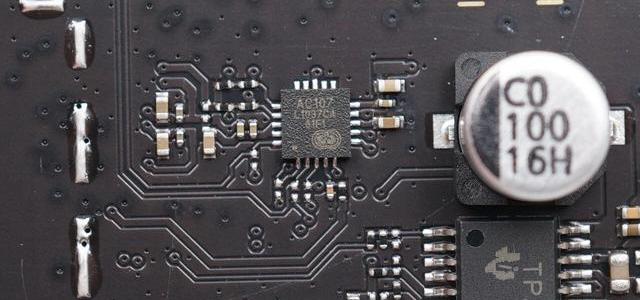

主板上還有一顆芯智匯的AC107ADC轉換器。

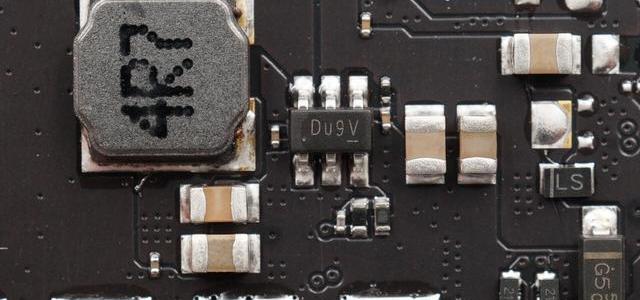

鈺泰ETA8113同步整流降壓IC，18V輸入，輸出電流最大3A，用于輸入降壓為其他設備供電。

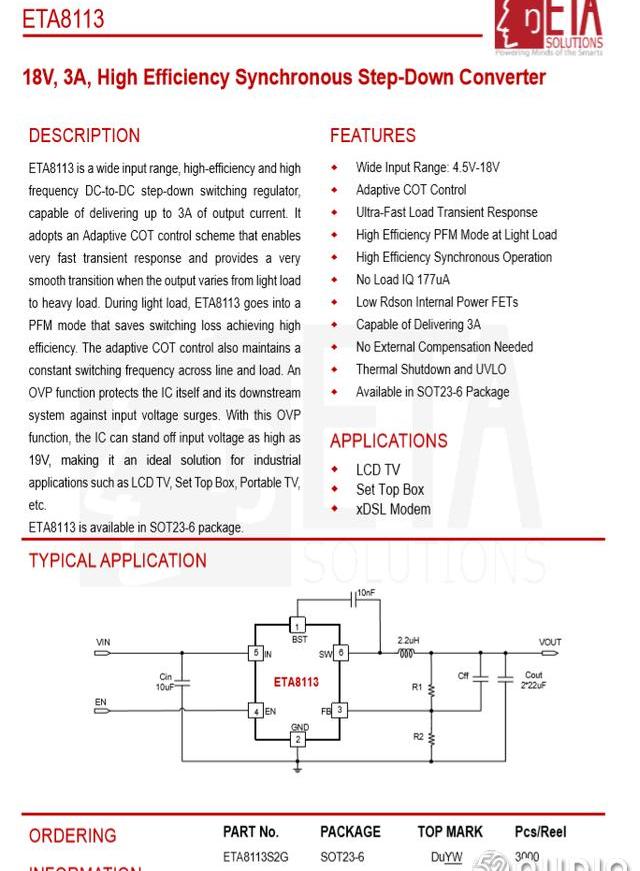

鈺泰ETA8113詳細資料。

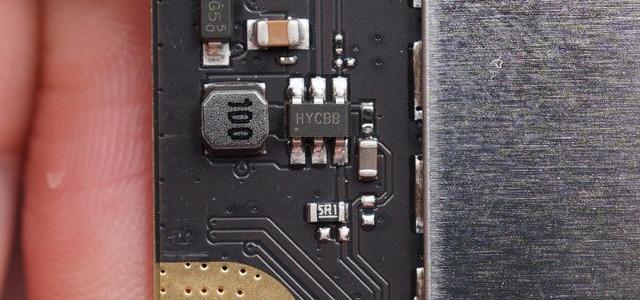

矽力杰SY7200A，LED背光驅動IC，升壓用于屏幕背光驅動及亮度調節，位于金屬屏蔽罩附近。

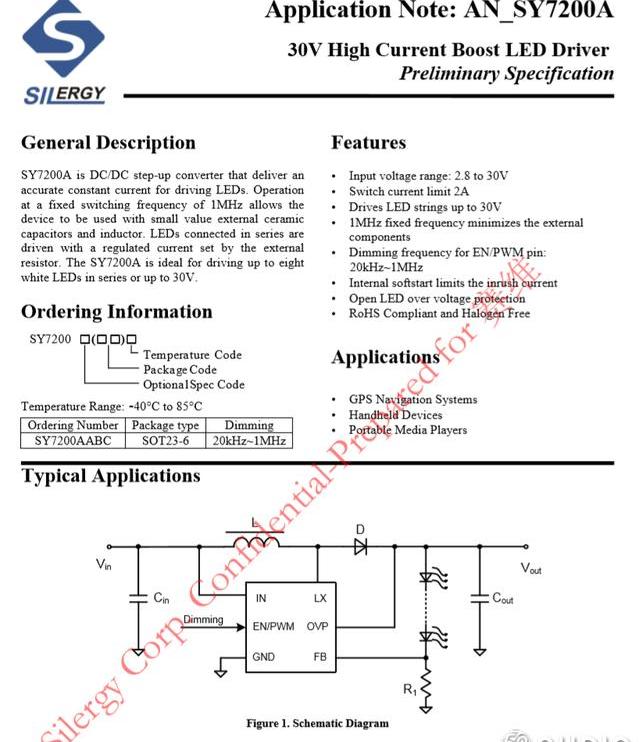

矽力杰SY7200A詳細資料。

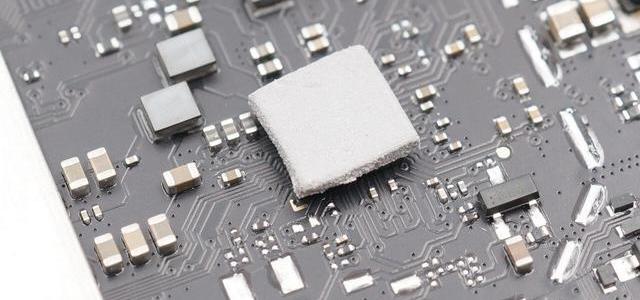

主板上PMIC上有導熱貼。

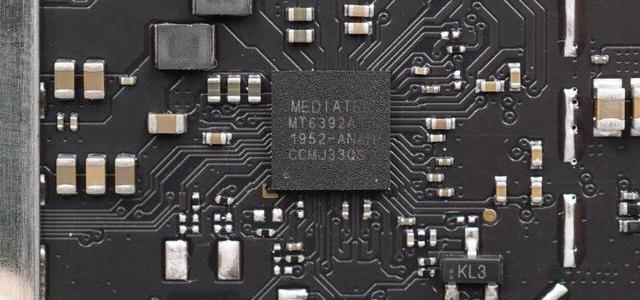

取下導熱貼，是來自MTK聯發科的MT6392A電源管理芯片，與MTK處理器為套片，為SoC和RAM、EMMC芯片供電。

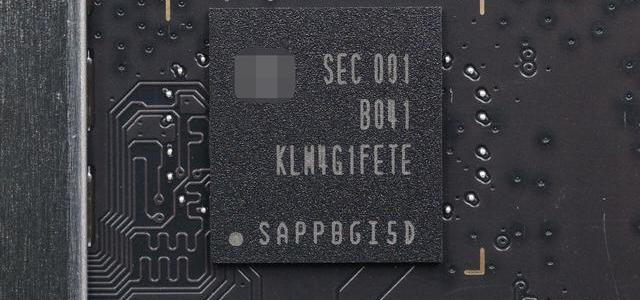

電源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB閃存，用于存儲固件和安裝應用程序。

下面拆開主板上的金屬屏蔽罩，看看里面有什么IC。

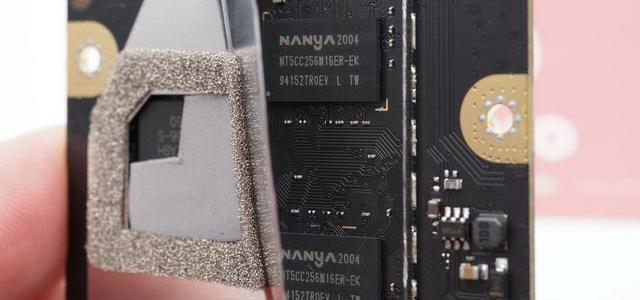

兩顆Nanya南亞NT5CC256M16ER-EKDDR3LSDRAM4Gbit內存芯片，共有兩顆，組成1GB內存容量。

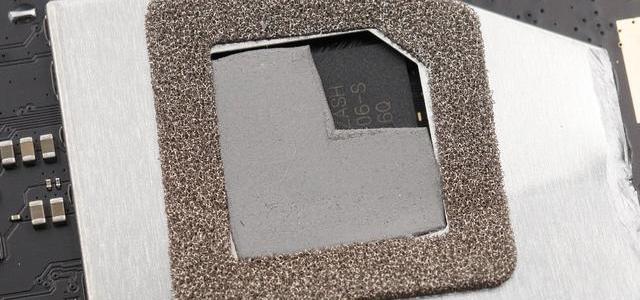

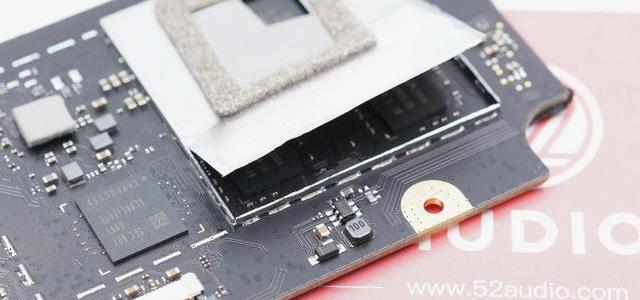

主控芯片是裸露在外的，上面有導熱貼，屏蔽罩上有一圈金屬化導電海綿，最外側的金屬蓋板上還有一塊導熱貼。

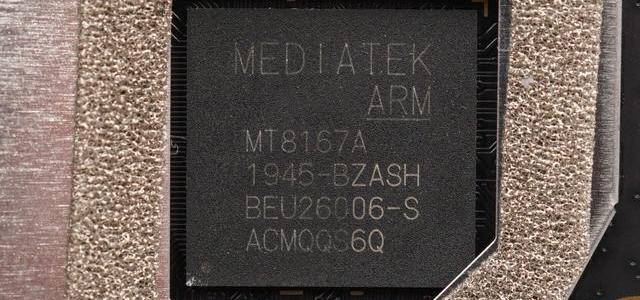

主控芯片為MTK聯發科MT8167A，是一個高度集成的移動計算平臺，內置四核Cortex-A35核心，支持DDR3/LPDDR3DDR4內存，集成PowerVRGE8300，最大輸出分辨率為1920×1200，內置WLAN和藍牙兩種無線連接模塊，WiFi支持2.4G和5G，最大支持8MP攝像頭，可進行1280×720@30FPS錄制。

其圖形通過3D圖形加速增強，還包括多標準視頻加速器和高級音頻子系統，以提供先進的多媒體應用和服務，如流式音頻和視頻，多種解碼器和編碼器，如HEVC，H.264和MPEG4.音頻支持包括和弦鈴聲和高級音頻功能，如回聲消除，免提揚聲器操作和噪音消除。

據我愛音頻網拆解了解到，Huawei華為、baidu百度、JD京東、Mi小米、TmallGenie天貓精靈、Tencent騰訊、Honor榮耀、Mobvoi出門問問、GGMM古古美美等品牌均有大量采用MTK聯發科解決方案。

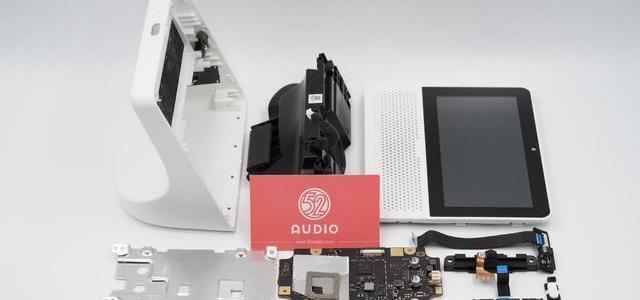

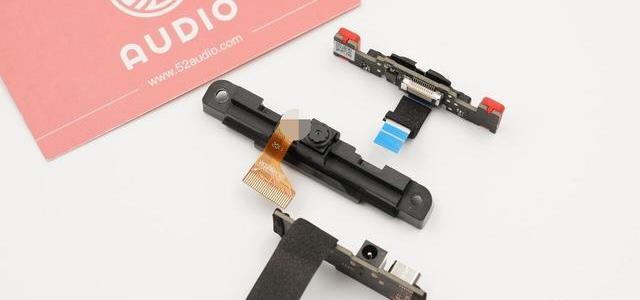

拆解全家福。

我愛音頻網總結

小度在家智能屏Air的外觀設計延續了智能屏系列的特點，正面是屏幕+揚聲器，背面采用一體外殼。因為是入門級的產品，外觀上沒有智能屏X8精致，不過兩者都是比較簡潔的風格。

小度在家智能屏Air采用了一塊5.45英寸的觸摸屏，支持多點觸控，分辨率為960*480；揚聲器為一個3W的全頻揚聲器，音腔有低音倒相孔設計，增強低音效果；音箱頂部有兩個麥克風用于拾音。

小度在家智能屏Air主控芯片為MTK聯發科MT8167A，內置WLAN和藍牙兩種無線連接模塊，支持2.4GWiFi和藍牙網關，用于聯網和控制智能家居；內置1GB+4GB內存，可以保證日常運行的流暢性。

綜合來看，小度在家智能屏Air與智能屏X8相比，主要是在屏幕尺寸、內存、麥克風數量、WiFi頻段、音頻放大器和內存的供應商等方面進行了區分，對于實際使用的影響主要還是體現在屏幕大小上，是一款不錯的入門級帶屏智能音箱。
